匯川變頻器 ERR 13 故障原因排查與維修方法
匯川變頻器運行時報警 ERR 13，通常表示輸出側缺相或三相不平衡。上海津信在維修過程中發現，ERR 13 故障不一定真的是電機缺相，電源、接線、電機本身、散熱、參數設置都可能觸發這個報警。下面按排查順序整理維修處理思路。
ERR 13 是匯川變頻器常見的輸出側異常報警。不同系列（如 MD、GD、HD）的說明略有差異，但基本含義都是：變頻器輸出 U、V、W 三相中某一相或某幾相電流異常，三相不平衡，或者檢測電路判斷輸出缺相。
一、檢查電源和接線
用萬用表測變頻器輸入電源，電壓是否穩定，是否存在缺相。還要檢查變頻器到電機的線有沒有接好或者松動，有沒有斷線或短路等問題。用萬用表在變頻器輸出端測電機的三相電阻是否平衡，絕緣電阻是否接近無限大。
二、檢查電機
電機運行時變頻器輸出電壓不平衡也會報 ERR 13 故障。檢查電機三相電阻是否平衡，用萬用表測電機線圈電阻值來判斷。如果電機電阻值不平衡，很有可能電機已經損壞，需要維修或更換。電機卡死也可能導致電機運行異常，觸發報警。
三、檢查變頻器散熱
變頻器長時間工作會產生熱量，如果散熱器散熱不好，也會熱保護并誤報 ERR 13 故障。把散熱器上的灰塵和雜物清理干凈，確保通風散熱正常。必要時檢查散熱風扇是否轉動。
四、檢查參數設置
檢查變頻器的參數設置是否有問題，包括電機額定功率、額定電流、轉速、頻率等。參數設置必須與實際電機銘牌一致。如果電機參數設錯，變頻器保護電路會誤判電機異常。
排查順序總結
| 排查順序 | 檢查內容 | 常見故障點 |
|---|---|---|
| 1 | 電源和接線 | 缺相、電壓不穩、電纜松動、電機三相不平衡、絕緣下降 |
| 2 | 電機狀態 | 繞組損壞、電阻不平衡、機械卡死、軸承損壞 |
| 3 | 變頻器散熱 | 散熱器積灰、風扇損壞、通風不良、環境溫度過高 |
| 4 | 參數設置 | 電機額定參數與實際電機不符 |
常見問題
匯川變頻器 ERR 13 是什么故障？
ERR 13 一般表示輸出側缺相或三相不平衡，不同型號含義略有差異。
ERR 13 一定是電機缺相嗎？
不一定。接線松動、電機損壞、散熱不良、參數設置錯誤都可能觸發這個報警。
電機三相電阻不平衡怎么辦？
需要拆下電機進一步檢測，確認是電機繞組故障還是接線問題。如果電機壞了，建議維修或更換。
變頻器散熱不好會報 ERR 13 嗎？
會。散熱不良會導致變頻器保護電路動作，部分機型會表現為 ERR 13 或類似報警。
參數設置錯誤怎么排查？
核對電機銘牌上的額定功率、額定電流、額定電壓、額定頻率、額定轉速，確保與變頻器參數一致。
匯川變頻器 ERR 13 怎么復位？
排除故障原因后，按變頻器面板上的 STOP/RESET 鍵復位，或斷電重啟。如果故障原因沒有排除，復位后還會再次報警。
ERR 13 頻繁出現需要送修嗎？
如果排查電源、電機、接線、散熱、參數后仍然頻繁報警，可能是變頻器檢測電路或功率模塊故障，建議送修。
上海津信變頻器維修服務
- 品牌覆蓋：匯川、丹佛斯、ABB、西門子、安川、三菱、臺達、偉肯、海利普等
- 維修范圍：主板、驅動板、電源板、IGBT 模塊、整流模塊、參數恢復
- 服務方式：送修、寄修、上門維修
- 電話：400-888-6560
- 技術咨詢：021-65618877
- 維修網站：www.hetianyuwang.com
- 公司官網：www.sinodrive.com

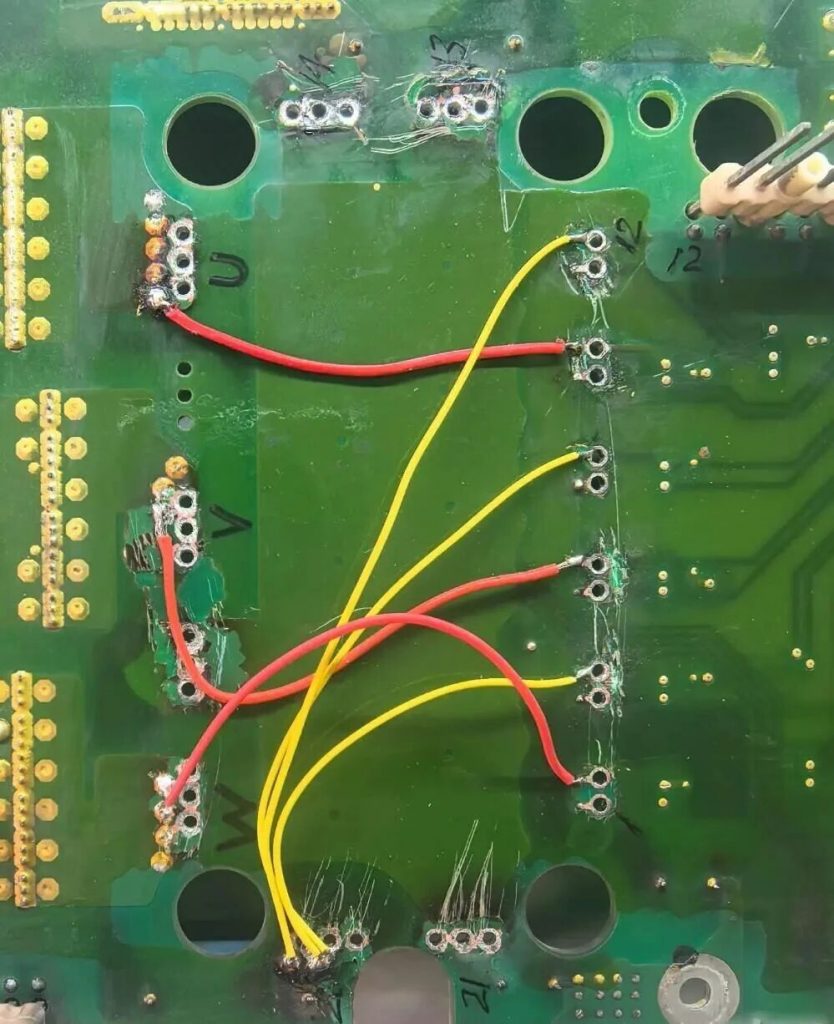

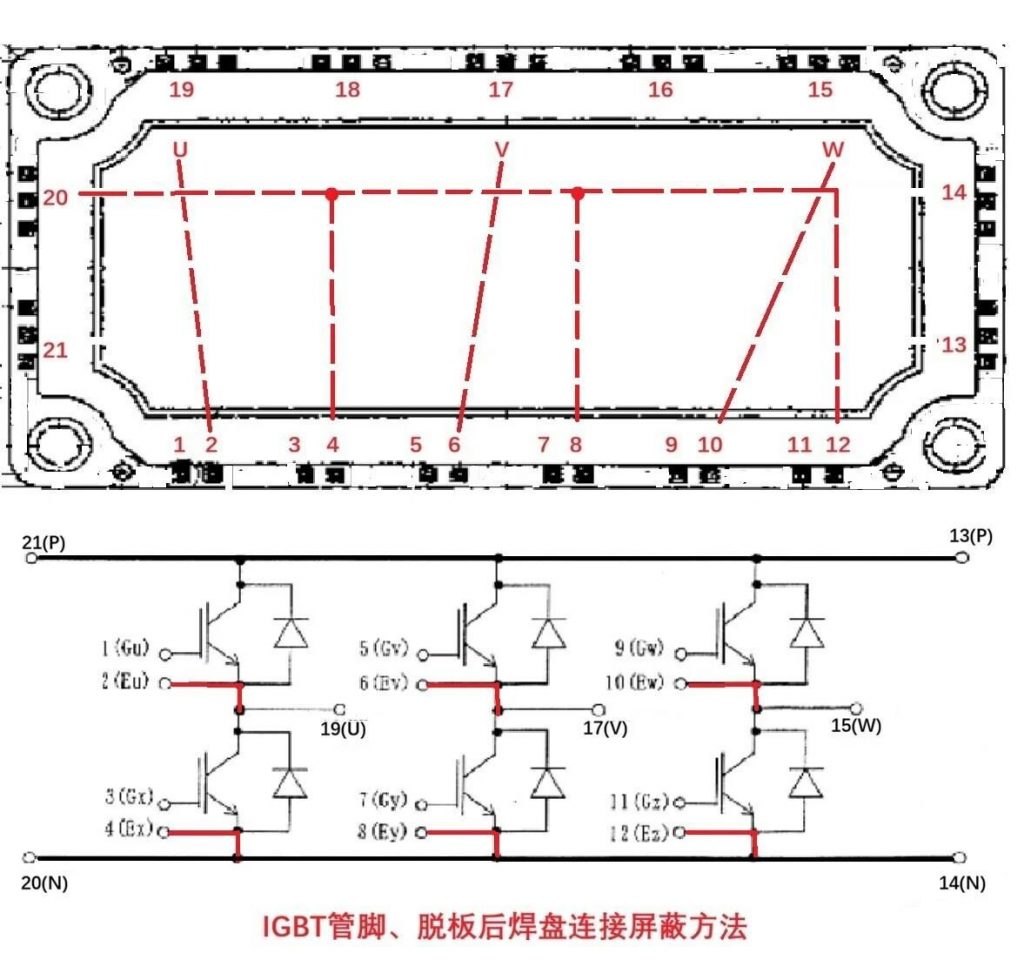

西門子MM440-18.5KW變頻器炸模塊，IGBT脫板6條線屏蔽測試方法
