VLT5000 的 60號端子（4-20mA 電流信號） 在 FC302 上已取消獨立端子，需改接至 54號端子，并在控制卡上將開關撥至電流模式。

二、 FC302 控制卡開關設置

FC302 的模擬輸入端子 53 和 54 通過控制卡上的硬件開關選擇電壓/電流模式

注意事項：斷電后操作開關，拆下 LCP 固定架（cradle）后再撥動，切勿帶電操作

三、VLT5000 → FC302 詳細參數對照表

3.1 電機銘牌參數組（Parameter Group 1-2*）

3.2 控制模式與給定值（Parameter Group 1-00 / 3-0*）

3.3 端子功能配置（Parameter Group 5-1* / 6-1*）

3.4 模擬輸入 54 標定（Parameter Group 6-1*）——4-20mA 配置

提醒：將原 VLT5000 的 60 號端子（4-20mA）改接到 FC302 的 54 號端子時，必須將控制卡上的 S202 開關撥到 ON(I) 電流檔位 ，否則變頻器無法正確識別 4-20mA 信號，導致速度給定異常或跳閘。

3.5 極限與保護參數（Parameter Group 4-1*）

3.6 繼電器與模擬輸出（Parameter Group 5-3* / 5-4* / 6-5*）

四、調試步驟

Step 1：硬件檢查

1. 確認電機接線相序與 VLT5000 原接線一致
2. 控制線按上述端子對照表遷移：60號線 → 54號端子
3. 斷電后將控制卡 S202 開關撥至 ON(I) 電流模式
4. 檢查制動電阻接線（如有）是否接至 B1/B2

Step 2：基礎參數錄入

1. 按 3.1 電機銘牌參數組 錄入電機數據（1-20 ~ 1-25）
2. 設置 1-00 = [0] 開環速度
3. 設置 3-13 = [1] 模擬輸入 54（給定來源）

Step 3：端子功能確認

1. 5-10 = [8] 啟動（端子 18）
2. 5-12 = [0] 無功能 或 [6] 停止反相（端子 27，根據原邏輯）
3. 6-10 = 4mA，6-11 = 20mA（端子 54 標定）

Step 4：AMA 自動優化

1. 確認電機處于冷態（停機 1 小時以上）
2. 設置 1-29 = [1] 啟用完整 AMA
3. 按 [Hand On] → 啟動 AMA，等待自動完成
4. AMA 完成后，變頻器自動優化電機模型參數

Step 5：帶載試運行

1. 低速 10% 給定運行 5 分鐘，監測電流與振動
2. 逐步升速至額定轉速，觀察加減速過程是否平穩
3. 檢查制動電阻溫度（如配置）

五、常見問題與故障排查

六、總結

1. 60 → 54 是本次替換的唯一接線變更：VLT5000 的 60 號端子（專用電流輸入）在 FC302 上已整合進 54 號端子，通過 S202 開關切換模式。
2. S202 開關必須撥到 ON：這是最容易被忽略的操作，直接導致 4-20mA 信號無法讀取。
3. 務必執行 AMA：FC302 的 VVC+ 控制算法依賴精確的電機模型，AMA 能顯著提升低速轉矩性能和運行穩定性。

一、變頻器為什么要定期保養？

上海津信過去20年內維修和保養了超過30萬臺變頻器，根據我們的經驗，同樣型號的變頻器，現場環境好的情況下，連續運行 8?10 年都可以保持穩定；但是環境較差的可能3?5 年就會頻繁出現故障，定期保養可以減少70%以上的突發故障導致的停機。

在上海津信遇到的變頻器故障中，以下幾類問題占比較高：

也就是說，約70%的變頻器故障，通過日常保養可以提前發現或避免。

二、上海津信變頻器保養周期建議

所以變頻器的保養周期不能只是機械的看時間，還要看運行環境和負載類型。越是環境惡劣，如粉塵、潮濕、24 小時滿負荷運行，越要縮短保養間隔，我們給客戶做年度維保合同時，通常這樣劃分：

三、現場保養檢查項目清單

1. 日常巡檢

• 看面板運行數據：電流、電壓、頻率是否穩定，有無間歇性報錯代碼。部分故障不會直接停機，只是偶爾跳告警，容易被運維忽略。
• 聽聲音聞氣味：正常運行只有風扇風聲；出現嘯叫、摩擦異響、焦糊味，要立刻排查，不要繼續帶病運行。
• 檢查機柜環境：進風口不能被紙箱、物料擋??；控制柜內部不能堆積粉塵、油污；周邊避免積水凝露。夏天廠房高溫，機柜散熱條件差，變頻器故障率會明顯上升。
• 觀察散熱風扇轉動狀態：風扇不轉、轉速忽快忽慢，是過熱停機的前兆。

2. 月度檢查

null
• 除塵作業：使用干燥毛刷、壓縮空氣清理風道、散熱翅片。很多現場只吹掃表面，忽略翅片縫隙，粉塵堆積后散熱直接失效，運行幾個月就過熱。禁止用水、濕抹布直接沖洗電路板。
• 端子緊固：主回路、控制回路螺絲復緊。長期熱脹冷縮，接線端子容易松動氧化，會出現打火、跳閘，是現場高頻故障點。
• 檢查線纜：動力電纜、控制線有無開裂、擠壓破損。
• 風扇檢查：手動撥動葉片，觀察有無卡頓、偏心；噪音明顯變大，提前備好備件，避免突然卡死。

3. 季度保養

• 溫升檢測：設備帶載運行狀態下，檢測模塊、端子位置溫度，局部異常發熱，說明存在接觸不良或者器件老化。
• 參數核對：留存參數臺賬，對照核對過載保護、加減速、限流等關鍵設置?，F場經常遇到誤改動參數，導致設備異常，而運維人員沒有及時發現。
• 散熱翅片深度清理，處理頑固積灰。
• 帶載試運行：空載、滿載分別測試，

4. 年度深度保養

• IGBT模塊和整流橋是否有老化、燒黑、炸裂痕跡。
• 電解電容檢測：電解電容是變頻器最高發老化部件。觀察外觀有沒有鼓包、漏液，有條件檢測容量與漏電流。浦東有一家制造業客戶，連續兩年跳過電容檢測，最終電容炸裂直接造成生產線停機 16 小時，維修成本遠高于維保投入。
• 電路板檢查：清理主板、驅動板積塵，查看焊點有無虛焊、氧化發黑，排線接頭是否松動。
• 絕緣電阻測試， 是否有過熱變色、絕緣層老化，確認主回路對地絕緣符合標準，規避漏電擊穿風險。
• 易損件整體評估：風扇、緩沖電阻、繼電器、接觸器，接近壽命的備件提前儲備，避免突發損壞無備件更換。
• 整機功能調試，保護功能模擬測試。

四、上海津信現場保養的5個判斷標準

我們在現場保養時，會對以下項目做"可量化"判斷：

五、不同環境的保養建議

六、保養后的測試步驟

1. 外觀復查：確認所有蓋板、螺絲、接線復位
2. 空載通電：觀察啟動過程有無報警
3. 參數核對：確認備份參數已恢復
4. 空載運行：電機低速、中速、高速各運行5分鐘
5. 負載運行：觀察電流、電壓、溫度、風扇是否正常
6. 記錄報告：填寫保養記錄表，客戶存檔

七、常見問題

工業變頻器多久保養一次？

一般工廠每年做一次。粉塵大、濕度高或連續運行的環境建議每季檢查，每年做一次深度保養。上海津信給客戶做維保合同時，會根據設備清單和環境評估具體周期。

變頻器保養主要做哪些內容？

清潔除塵、檢查散熱風扇、檢查電容、緊固接線端子、備份參數、運行測試。深度保養還會檢測電容容量、風扇壽命、電子板卡、功率模塊狀態。

變頻器不保養會出現什么問題？

從我們維修的數據看，70%以上的變頻器故障和保養不足有關。常見問題包括過熱保護、風扇損壞、電容鼓包、參數丟失、IGBT模塊損壞，嚴重時導致生產線停機。

變頻器保養可以自己操作嗎？

日常巡檢和外部清潔可以自己做。內部保養涉及高壓電容、功率模塊，建議由專業人員操作。上海津信提供上門保養和寄機保養兩種方式。

變頻器保養費用一般是多少？

小功率變頻器保養約幾百元，大功率（132KW以上）深度保養約幾千元。具體要看品牌、功率、保養深度和是否需要更換備件。

變頻器年度維保合同怎么簽？

年度維保合同通常約定設備清單、保養周期、停機時間、備件折扣、售后保修等。上海津信會根據客戶現場情況定制合同。

保養時能把變頻器拆走嗎？

可以。如果現場不適合保養，或需要深度檢測，可以寄件保養。保養完成后同樣會做負載測試并出具保養報告。

維修前準備

所需工具

安全注意事項

• 維修前必須斷開變頻器輸入電源，并等待直流母線電容完全放電（通常5-10分鐘）
• 佩戴防靜電手環，避免靜電損壞電路板
• 測量前用萬用表確認直流母線電壓已降至安全范圍
• 更換模塊前務必確認驅動電路正常，否則新模塊上電后容易再次損壞

第一步：外觀檢查

在斷電情況下，首先拆開變頻器外殼，仔細檢查主電路是否有明顯的損壞跡象。

重點觀察：

• 電路板是否有燒蝕、鼓包、變色
• 電容是否有漏液、鼓包
• 接線端子是否松動、燒焦

第二步：測量整流電路二極管

使用數字萬用表，將其置于二極管擋位。將紅表筆與直流母線負極相連，黑表筆分別觸及R、S、T三個端子，進行三次測量。然后再將 黑表筆接直流母線的正極，紅表筆分別接R、S、T三個端子，進行三次測量。

判斷標準：

• 正常：應顯示一定的正向壓降（約0.3-0.7V）
• 異常：測量結果為無窮大，說明整流電路二極管損壞

第三步：測量逆變電路二極管

紅表筆與直流母線的負極相連，隨后用黑表筆依次觸及U、V、W三個端子，進行三次測量。 然后再將黑表筆接直流母線的正極，紅表筆分別接U、V、W三個端子，進行三次測量。

判斷標準：

• 正常：應顯示一定的正向壓降
• 異常：測量結果為無窮大，說明逆變電路二極管損壞

第四步：拆開電路板檢測逆變電路

如果發現整流、逆變二極管測量異常后，需要進一步拆開變頻器電路板，檢查IGBT模塊及周邊電路。

操作時注意：

• 記錄各插頭、排線位置，拍照留存
• 避免暴力拆卸，防止損壞周邊元器件
• 拆下的螺絲分類放置

第五步：檢查IGBT模塊及周邊電路

拆下電源電路板后，檢查IGBT模塊周圍電路板是否有燒黑痕跡。由于IGBT模塊內部集成了整流和逆變電路，如果之前測量二極管時顯示無窮大，說明模塊內部相關二極管已經燒壞斷路，可以判定該模塊已損壞。

第六步：確認IGBT模塊底部

進一步將IGBT模塊從電路板上拆下，檢查IGBT模塊底部。如果底部也呈現明顯的燒黑痕跡，說明模塊曾經經歷過嚴重過流或短路，基本確認需要更換。

第七步：測量驅動電路

更換新的IGBT模塊前，務必先對驅動電路等元器件進行測量，確保其狀態正常。若直接替換而未檢查，上電后IGBT模塊很可能再次受損。

測量方法：

• 給電源電路板通電后，測量IGBT引腳處各驅動電路G、E間電壓
• 正常狀態：應為負幾伏電壓（例如-7.5V）
• 各路驅動電壓應保持一致
• 若發現電壓異常，說明該路驅動電路存在問題

第八步：修復驅動電路

若發現驅動電路異常，應重點檢查驅動芯片及電阻器，定位并替換受損部件。

修復后，用示波器檢測各驅動信號波形是否規范：

• 波形應整齊、無毛刺、無畸變
• 各路波形幅值、頻率一致
• 若波形異常，繼續排查驅動芯片、光耦、電阻、電容等

第九步：準備新IGBT模塊

在確保驅動電路的驅動電壓和波形均正常后，方可更換IGBT模塊。

準備工作：

• 準備與原型號相同或兼容的IGBT模塊
• 在模塊背面均勻涂抹散熱硅脂
• 確認安裝方向正確，引腳對應無誤

第十步：安裝IGBT模塊

將IGBT模塊小心安裝至電路板上，先固定模塊位置，再進行焊接操作，防止因位置不當導致焊接后無法順利安裝。

安裝要點：

• 模塊與散熱板之間貼合緊密
• 螺絲按對角順序逐步擰緊
• 避免散熱硅脂溢出到引腳或電路板上

第十一步：焊接IGBT引腳

在確保IGBT模塊已穩固安裝的基礎上，進行引腳焊接。此步驟需格外小心，確保焊點均勻、飽滿，無虛焊、短路。

焊接要求：

• 焊點光亮、飽滿
• 引腳之間無連錫
• 焊接時間不宜過長，避免過熱損壞模塊

第十二步：組裝并通電測試

引腳焊接完畢后，裝配變頻器主板，然后進行通電測試。

測試步驟：

1. 先空載通電，確認變頻器能正常開機
2. 檢查是否有異常報警
3. 連接電動機進行空載運行測試
4. 逐步加載，觀察運行電流、電壓、溫度是否正常
5. 確認電動機運轉正常，故障排除

故障判斷快速對照表

常見問題

變頻器IGBT模塊為什么會壞？

常見原因包括：過流、過壓、過熱、驅動電路異常、電網電壓波動、負載短路、散熱不良、參數設置不當等。

IGBT模塊損壞可以直接更換嗎？

不能直接換。必須先檢查驅動電路、電源電路、控制板，確認正常后再更換，否則新模塊容易上電即炸。

更換IGBT模塊需要哪些工具？

需要萬用表、示波器、電烙鐵、熱風槍、散熱硅脂、防靜電手環、螺絲刀等。

IGBT模塊怎么判斷好壞？

用萬用表二極管擋測量C-E、G-E、C-G之間阻值，正常應為無窮大或特定范圍。具體判斷方法需參考模塊型號手冊。

驅動電路電壓異常怎么辦？

重點檢查驅動芯片、光耦、電阻、電容。必要時更換損壞元件，再用示波器確認波形正常。

變頻器維修后還需要做哪些測試？

需要空載通電測試、電機空載運行、帶載運行、溫升測試、長時間運行觀察，確認無異常報警。

所有變頻器IGBT模塊維修流程都一樣嗎？

基本原理相同，但不同品牌、不同型號的模塊布局、引腳定義、驅動方式可能有差異，需參考具體維修手冊。

ERR 13 是匯川變頻器常見的輸出側異常報警。不同系列（如 MD、GD、HD）的說明略有差異，但基本含義都是：變頻器輸出 U、V、W 三相中某一相或某幾相電流異常，三相不平衡，或者檢測電路判斷輸出缺相。

一、檢查電源和接線

用萬用表測變頻器輸入電源，電壓是否穩定，是否存在缺相。還要檢查變頻器到電機的線有沒有接好或者松動，有沒有斷線或短路等問題。用萬用表在變頻器輸出端測電機的三相電阻是否平衡，絕緣電阻是否接近無限大。

二、檢查電機

電機運行時變頻器輸出電壓不平衡也會報 ERR 13 故障。檢查電機三相電阻是否平衡，用萬用表測電機線圈電阻值來判斷。如果電機電阻值不平衡，很有可能電機已經損壞，需要維修或更換。電機卡死也可能導致電機運行異常，觸發報警。

三、檢查變頻器散熱

變頻器長時間工作會產生熱量，如果散熱器散熱不好，也會熱保護并誤報 ERR 13 故障。把散熱器上的灰塵和雜物清理干凈，確保通風散熱正常。必要時檢查散熱風扇是否轉動。

四、檢查參數設置

檢查變頻器的參數設置是否有問題，包括電機額定功率、額定電流、轉速、頻率等。參數設置必須與實際電機銘牌一致。如果電機參數設錯，變頻器保護電路會誤判電機異常。

排查順序總結

常見問題

匯川變頻器 ERR 13 是什么故障？

ERR 13 一般表示輸出側缺相或三相不平衡，不同型號含義略有差異。

ERR 13 一定是電機缺相嗎？

不一定。接線松動、電機損壞、散熱不良、參數設置錯誤都可能觸發這個報警。

電機三相電阻不平衡怎么辦？

需要拆下電機進一步檢測，確認是電機繞組故障還是接線問題。如果電機壞了，建議維修或更換。

變頻器散熱不好會報 ERR 13 嗎？

會。散熱不良會導致變頻器保護電路動作，部分機型會表現為 ERR 13 或類似報警。

參數設置錯誤怎么排查？

核對電機銘牌上的額定功率、額定電流、額定電壓、額定頻率、額定轉速，確保與變頻器參數一致。

匯川變頻器 ERR 13 怎么復位？

排除故障原因后，按變頻器面板上的 STOP/RESET 鍵復位，或斷電重啟。如果故障原因沒有排除，復位后還會再次報警。

ERR 13 頻繁出現需要送修嗎？

如果排查電源、電機、接線、散熱、參數后仍然頻繁報警，可能是變頻器檢測電路或功率模塊故障，建議送修。

上海津信變頻器維修服務

• 品牌覆蓋：匯川、丹佛斯、ABB、西門子、安川、三菱、臺達、偉肯、海利普等
• 維修范圍：主板、驅動板、電源板、IGBT 模塊、整流模塊、參數恢復
• 服務方式：送修、寄修、上門維修
• 電話：400-888-6560
• 技術咨詢：021-65618877
• 維修網站：www.hetianyuwang.com
• 公司官網：www.sinodrive.com

變頻器的主電路由輸入整流模塊、輸出逆變模塊和儲能電容搭成主框架。小功率變頻器還內置直流制動開關管和制動電阻器，受CPU信號控制，在因負載電動機反發電造成電能饋回直流回路，致使直流回路電壓異常上升，危及逆變模塊和儲能電容的安全時，制動開關管導通，將制動電阻并入直流回路。本電路中光耦合器PC1驅動制動開關管VF1的回路，不能形成激勵電壓的通路，制動電路形同虛設。即使為成品機型，也可能有電路上的失誤之處。維修中需注意！

本變頻器逆變模塊的型號為STK621-051A，為智能功率模塊（IPM）。模塊內含IGBT的驅動電路、欠電壓（驅動電壓跌落時電路動作）和IGBT過電流、短路保護電路，以及模塊溫度檢測電路、故障信號輸出電路。FO為故障信號輸出端子，經CN1的5腳連接到CPU的77腳。模塊內部故障檢測電路往往有自鎖功能，在輸出過電流、短路或驅動電源欠電壓、模塊過熱等故障發生時，也對IGBT實施了關斷措施。模塊輸出的IS電流檢測信號，先由IC2（C4570C）運算放大器處理后，經CN1的4腳送入CPU的59腳，以供運行電流顯示及故障報警之用。因為采用了IPM，使得保護電路大為簡化，電路結構相對簡潔。

6路逆變脈沖信號由CPU經CN1的6個端子輸入到模塊內部驅動電路。U、V、W輸出端子上并接的C11、C12、C133只電容器，為驅動電路的自舉電容，當其失容時，會因不能良好地驅動IGBT而頻報OC、SC故障。

變頻器開關電源電路的供電取自直流回路的+、-端，為直流280V左右。開關電源為單管自激振蕩電路，R1、R2為起動電路，提供開關管VT1上電時的起振電壓。R5、C4等元件形成正反饋支路，控制VT1的截止和飽和導通。VD3、VS1又構成一個穩壓支路，除加速VT1的截止外，利用VS1的電壓擊穿特性，可使振蕩電路完成工作狀態的轉換（VS1的擊穿電壓點，即VT1由飽和導通到進入放大區與截止區的轉折點），以此來控制電路達到穩壓輸出的目的。二次繞組輸出的工作電源還要經后級穩壓電路處理后，才作為控制電源?？刂贫俗拥碾娫碫c1由VD4、C7整流濾波得到，因采用IPM的原因，逆變電路不再需要外部4路相互獨立的驅動電源，這使得電源電路也大為簡化。Vc1提供變頻器控制端子的操作電源。VD5、C10整流濾波得到的VD電源，專供逆變模塊內部的驅動電路的供電。VD6、VD7整流電路提供控制電路所需的正、負電源。除控制端子的操作電源外，其他電源都是共“地”的，與直流回路的-端同電位。電路板上的各路供電，與“強電”有通路，這一點必須注意！檢修時應用隔離220V交流電源供電，避免電擊！

二 、CPU 主板電路

下圖為CPU主板電路之一—CPU的基本電路，也即滿足CPU基本工作條件所需的電路構成。由+5V供電電路、復位電路、晶振電路、外接存儲器電路、操作顯示面板的數碼顯示電路和鍵盤電路組成。

下圖為CPU主板電路之二—數字/模擬信號控制端子電路，是處理變頻器的控制端子輸入、輸出的數字與模擬信號的。10、11控制端子輸出變頻器的狀態（運轉或故障）開關量信號。RP1輸入面板頻率指令信號。2端子輸入控制端子輸入的模擬電壓信號—頻率指令信號。輸入信號的切換由IC4（BU4066BCK）雙向模擬開關來控制。

下圖為CPU主板電路之三—數字控制端子電路。電路處理的都是數字開關量信號。用戶用外接按鈕、開關等，通過數字控制端子，控制變頻器的啟停和故障復位等。3～9端子為控制信號輸入端子，控制信號經光耦合器輸入到CPU引腳。繼電器K1輸出變頻器的工作狀態信號，是無源觸點輸出。VT2、PC2、運算放大器IC6等電路，是將CPU76腳輸出的PWM脈沖信號，經光電隔離、數/模轉換、低通濾波成模擬電壓信號，供外接電壓表來顯示運行頻率的。電路傳輸的實際也為開關量信號。

2、焊盤6條線短接：

3、IGBT板、CPU板、IO板、面板組合、散熱器NTC插好（4.7K電阻）、X203\X204插頭插好：

4、DC+、DC-端子加530VDC（也可以在L1-L2螺桿處接入380VAC）：

5、靜態門極負壓-4.6VDC，運行@30Hz門極PWM電壓7.8VAC：

由于無法識別電壓、相數、繞組參數，因此接線錯誤風險很高，可能導致接錯電壓燒毀線圈，三相繞組接線錯誤引發短路、漏電。

從業多年的資深電工總結出一套標準化實操方案，僅憑萬用表、基礎工具，三步即可完成無銘牌電機判別與接線，區分單相 / 三相電機、定位繞組、匹配電壓、調試轉向，全程安全可控，一次接線成功。

一、第一步：快速區分單相電機與三相電機

接線的首要工作，是判定電機類型。單相電機多用于小型民用、輕載設備，三相電機是工業主力設備，二者接線邏輯、配件、電壓完全不同，區分錯誤會直接造成故障。 我們可以結合引線數量、外觀結構、配件、萬用表檢測四種方式綜合判斷，30 秒即可得出結論，具體對比如下表：

萬用表輔助精準檢測（核心判別法）

準備數字萬用表，調至通斷蜂鳴檔，斷電狀態下檢測所有引線：

1. 4 根引線：兩兩分組導通，兩組繞組電阻數值存在明顯差異 → 單相電機（兩組分別為主繞組、副繞組）；
2. 3 根引線：三根引線兩兩之間全部導通，三組電阻值基本持平 → 一體式三相電機（出廠已完成星型 / 三角型連接）；
3. 6 根引線：可劃分為獨立 3 組，每組 2 根引線相互導通，三組繞組電阻均勻一致 → 星三角兩用三相電機。

安全提示：所有檢測操作必須完全斷電；若電機剛停止運行，繞組會殘留余電，需先對引線放電，再進行測量，避免萬用表讀數異?；蛴|電。

二、第二步：單相無銘牌電機接線實操

單相電機依靠主繞組運行、副繞組 + 啟動電容完成啟動，電容容量、繞組接線順序是重中之重。電容選配不當、繞組接反，會出現啟動無力、轉速異常，嚴重時直接燒毀副繞組。

2.1 工具準備

數字萬用表（調至 200Ω 電阻檔）、匹配規格啟動電容、絕緣膠帶、記號筆。

2.2 繞組分組

1. 對 4 根引出線依次編號：1、2、3、4；
2. 兩兩交叉測量電阻，記錄全部阻值數據；
3. 阻值最小的兩組獨立線路，分別為主繞組和副繞組； 舉例：1-2 阻值 5Ω、3-4 阻值 10Ω → 1-2 為主繞組，3-4 為副繞組；
4. 交叉驗證：主繞組與副繞組之間的測量阻值，約等于兩組繞組阻值之和，以此確認分組無誤。

2.3 標準接線流程

1. 主繞組（1-2）：一端接電源火線，另一端接電源零線，作為運行回路；
2. 副繞組（3-4）：將其中一端串聯啟動電容，電容另一端接至主繞組的火線端，副繞組剩余一端接主繞組的零線端；
3. 轉向調試：通電試運行，若電機轉向不符合使用要求，只需調換副繞組電容的接線端，即可改變運轉方向。

2.4 單相電機專屬避坑要點

1. 電容容量必須匹配功率：550W 電機適配 10~15μF 電容，1.5kW 電機適配 20~30μF 電容；電容過小電機無法啟動，容量超標會持續燒毀副繞組；
2. 首次通電空載測試：拆掉負載（扇葉、傳動結構、水管等）再通電，若出現異響、異味、外殼快速發燙，立即斷電排查；
3. 接線完成后用絕緣膠帶包裹接線端，防止線路短路、漏電。

三、第三步：三相無銘牌電機接線實操

三相電機是工業場景主流設備，無銘牌時最大難點是判定額定電壓與區分星型（Y）、三角型（△）接法。3 根引線與 6 根引線的接線方式不同，需分開測試，全程優先采用低壓短時試機，杜絕全壓直接試機。

3.1 分類處理：3 根引出線三相電機

這類電機出廠已固定星型或三角型接法，僅需判定適配電壓（220V 三相 / 380V 三相）：

1. 優先接入 220V 三相電源（推薦使用變頻器輸出 220V 電壓，不建議使用民用假三相電源）；
2. 通電試運行（單次時長≤10 秒）：電機運轉緩慢、伴隨持續嗡嗡異響 → 判定為 380V 額定電壓，斷電后改接 380V 三相電源；
3. 電機運轉平穩、無雜音、外殼溫升正常 → 電壓匹配，可正常使用。

3.2 分類處理：6 根引出線三相電機

6 根引線可分為三組獨立繞組，支持星型、三角型兩種接法，380V 工業用電環境下兩種接法扭矩、電流差異較大，需分步測試：

1. 繞組分組：用萬用表通斷檔劃分三組繞組，標記為首端（1、2、3）、尾端（4、5、6），三組繞組電阻保持均衡；
2. 星型（Y）接法測試：將三組繞組尾端（4、5、6）短接在一起，首端（1、2、3）分別接入 380V 三相電源； 通電觀察：轉速正常、運行平穩，用鉗形表檢測三相電流，相間電流差值＜10% → 確認采用星型接法；
3. 三角型（△）接法測試：若星型接法下電機轉速偏低、運行電流偏大，立即斷電，改為三角接法：1 接 6、2 接 4、3 接 5，三組繞組首尾相連后接入 380V 電源；
4. 復測驗證：三角接法試運行，轉速、電流恢復正常，外殼溫度平穩，即為正確接法。

實戰案例（老舊三相水泵電機）

某車間 6 引線舊水泵電機，無銘牌，三組繞組電阻均為 5Ω。

1. 嘗試星型接法接 380V 電源，電機轉速慢、出水量不足，鉗形表測得運行電流 20A（遠超常規值）；
2. 斷電改為三角接法，再次通電，水泵轉速正常、出水量達標，運行電流穩定在 12A；
3. 空載連續運行 10 分鐘，電機外殼溫度低于 60℃，接線判定合格。

3.3 三相電機核心安全規范

1. 短時試機原則：未確定電壓與接法前，單次通電時長嚴禁超過 30 秒，避免繞組過熱燒毀；
2. 電流檢測必做：使用鉗形表監測三相電流，若某一相電流為其他兩相 2 倍及以上，說明繞組存在短路故障，禁止繼續通電；
3. 大功率電機防護：功率≥7.5kW 的三相電機，無論接線是否確定，均需搭配星三角啟動器做降壓啟動，規避大沖擊電流損壞設備。

四、通用安全準則

無論單相還是三相電機，接線前、接線中、試運行階段，都必須遵守以下三條準則，兼顧人身安全與設備壽命：

4.1 接線前：絕緣檢測 + 斷電驗電

切斷上級電源并懸掛 “禁止合閘” 警示牌，使用萬用表 2500V 絕緣檔，檢測繞組與電機外殼之間的絕緣電阻。絕緣電阻≥0.5MΩ方可接線；若絕緣不達標，說明繞組受潮、破損，需先維修再使用。作業時佩戴絕緣手套，配備漏電保護器。

4.2 試運行：全程空載，動態監測

所有無銘牌電機，第一次通電必須拆除負載，做到 “空載試機”。觀察運轉狀態、聆聽異響、觸摸外殼溫度，一旦出現異常，第一時間斷電排查，將故障損失降到最低。

4.3 接線后：永久標記，方便復用

接線調試完成后，使用記號筆或紙質標簽，在電機外殼標注關鍵參數：電機相數、額定電壓、接線方式、電容規格（單相電機）。后續再次使用、檢修時，無需重復檢測，提升工作效率。

五、補充：常見故障快速排查

1. 電機通電完全不轉：檢查引線是否斷路、繞組分組錯誤、電源缺相；
2. 電機嗡嗡響但不啟動：單相電機電容損壞 / 容量不匹配、三相電機接法錯誤、負載卡滯；
3. 電機運轉過熱：電壓不匹配、繞組局部短路、長時間超載運行；
4. 電機頻繁反轉：單相電機副繞組接線顛倒、三相電機任意兩相電源線接反。

Danfoss FC302變頻器故障和報警原因，以及應對方式的詳細說明。

一、模擬量輸入輸出接線（帶撥碼切換電流 / 電壓）

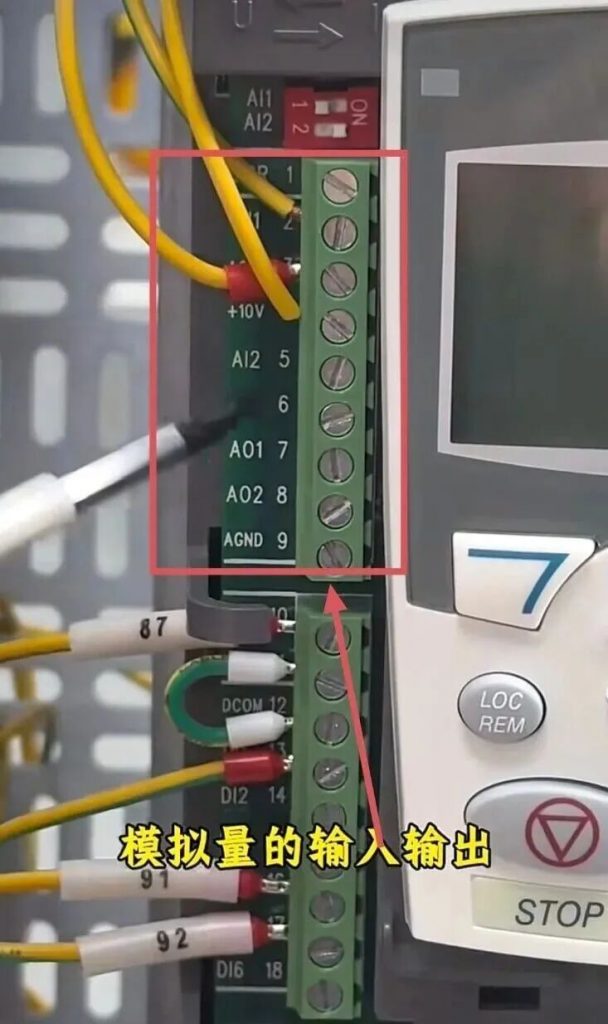

端子排布：+10V、AI1、AI2、AGND、AO1、AO2

• AI1、AI2：模擬量信號輸入端口
• AO1、AO2：模擬量信號輸出端口
• AGND：模擬量公共接地端
• 板載配有撥碼開關，可按需切換電流信號或電壓信號模式。

二、數字量輸入接線（DI1~DI6 + DCOM）

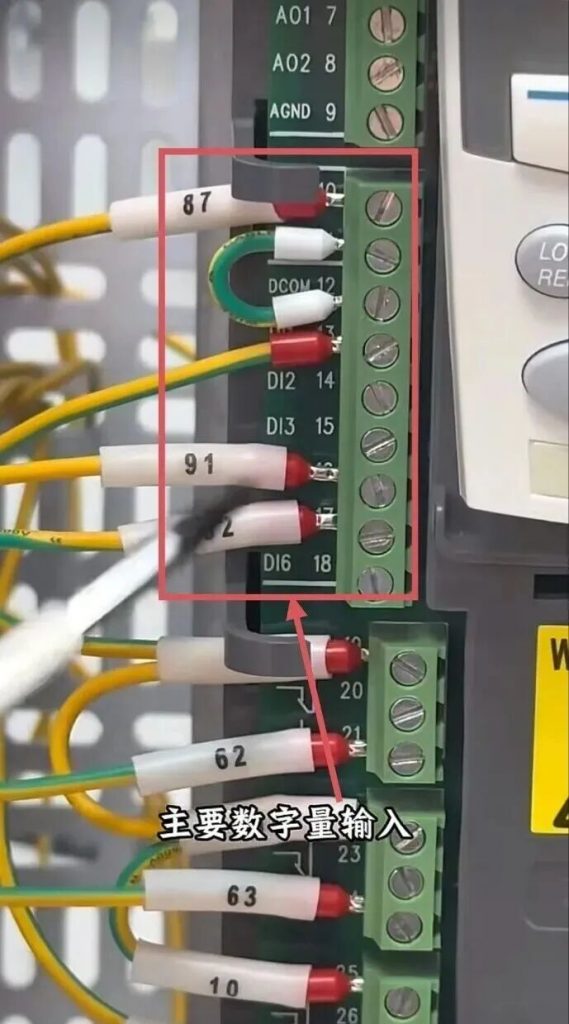

數字量輸入端子范圍：10–18 號端子包含引腳：+24V、GND、DCOM、DI1～DI6。

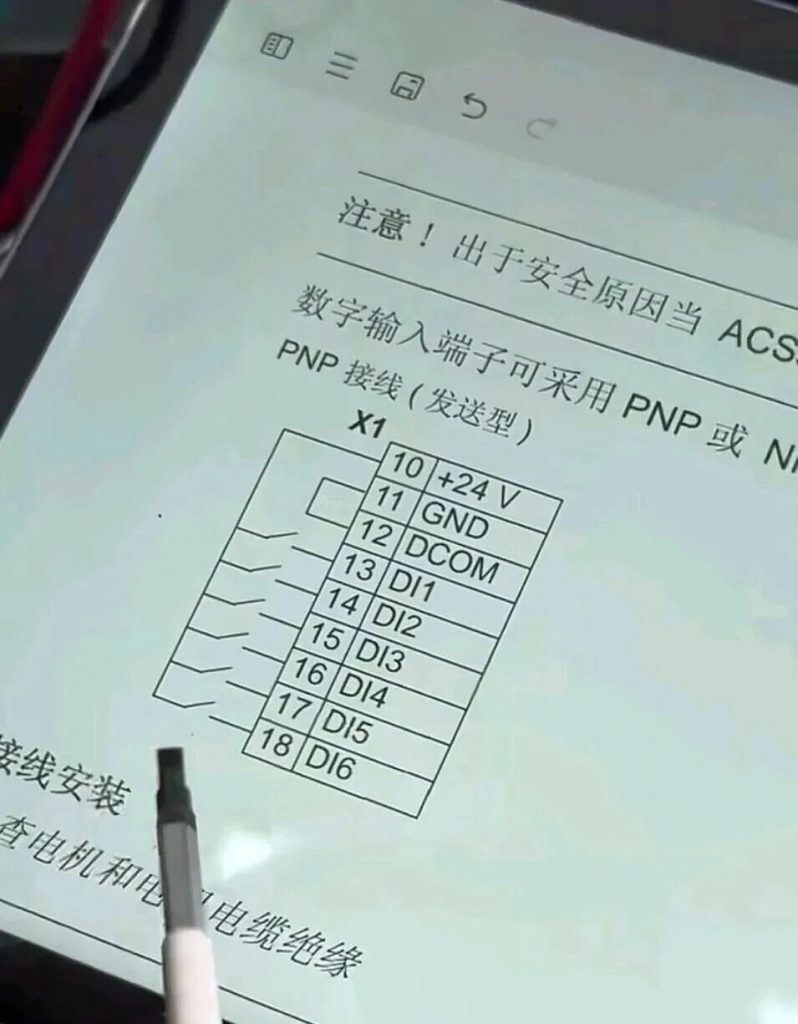

核心分兩種接法：PNP 型（高電平觸發）、NPN 型（低電平觸發）

1. PNP 型接線（高電平觸發）

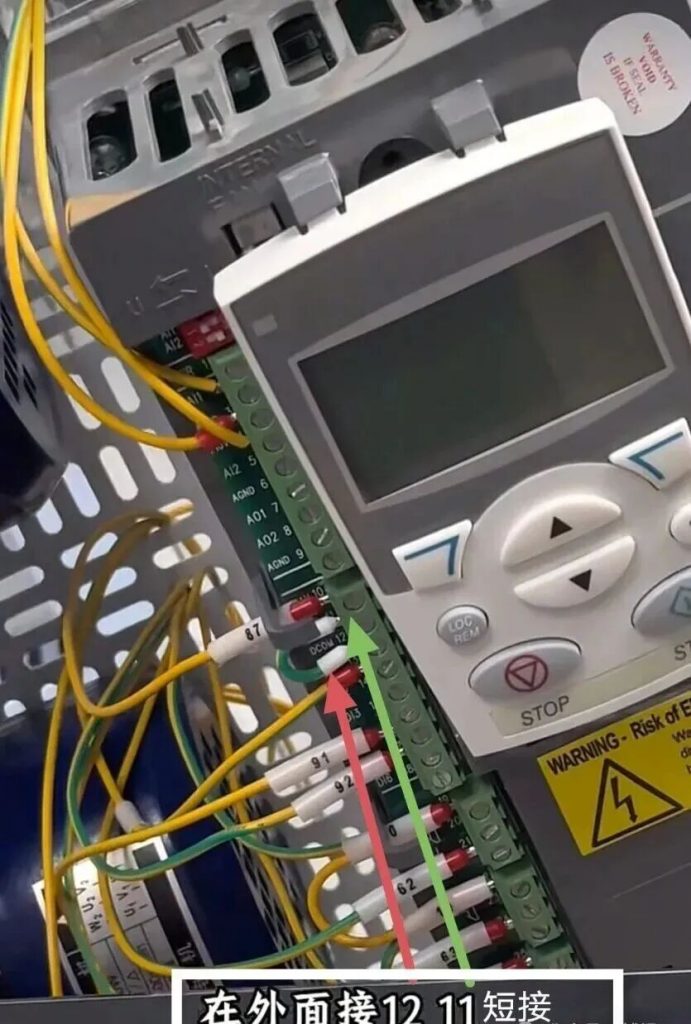

由變頻器內部24V 電源作為觸發源，電流從 24V 流出接入 DI 端子（如 DI1 接 13 號端子）。變頻器內部 DI 與 DCOM 導通，外部再將 DCOM 與 GND（11 號端子）短接，形成完整信號回路。

2. NPN 型接線（低電平觸發）

把變頻器 **+24V 與 DCOM 公共端短接 **，24V 接入 DCOM 后，內部連通對應 DI 端子。外部通過 NPN 開關器件連接 DI 端子，最終回流至 GND（11 號端子）形成回路。

三、繼電器輸出接線（自帶 3 路繼電器，可擴展）

1. 基礎配置：變頻器自帶3 路獨立繼電器輸出，還可加裝拓展模塊，增加更多繼電器觸點。

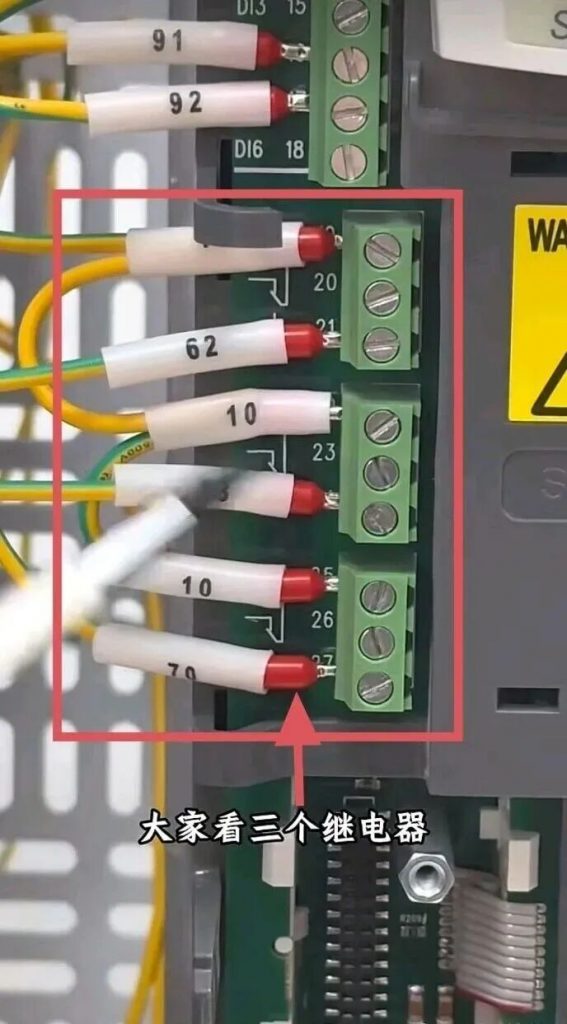

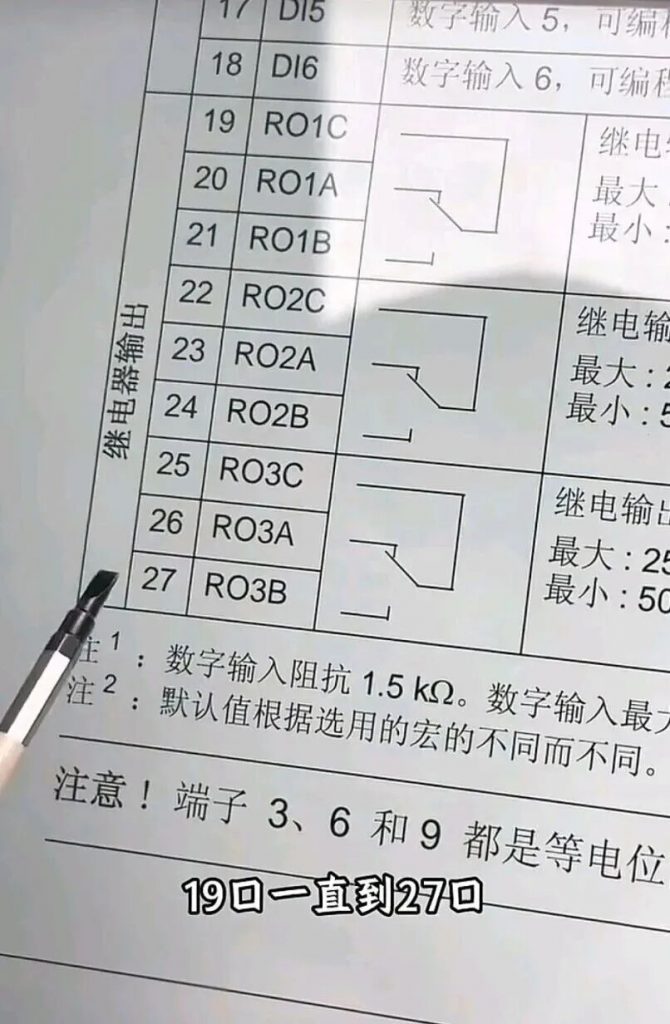

2. 端子區間：19–27 號端子為三路繼電器接口
3. 觸點定義（每路通用）

• C：公共端
• A：常閉觸點
• B：常開觸點

1. 現場實用接法（水泵、報警通用）三路繼電器公共端01C、02C、03C全部短接，可接入 220V 供電；01B、02B、03B 為常開輸出，變頻器內部程序控制觸點吸合斷開，即可外接中間繼電器、指示燈、故障報警器、水泵啟停控制等設備。
2. 注意：需嚴格按照端子參數匹配承載電壓、電流，避免過載損壞。

四、通訊與拓展接口

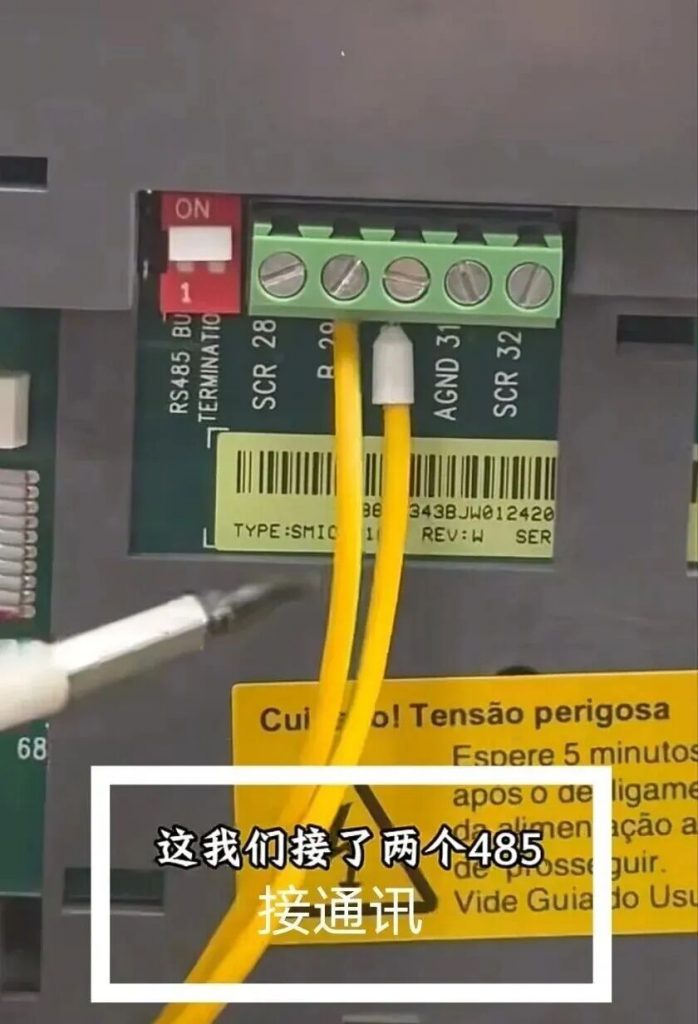

• 配備一組 485 通訊接口（B+、B-），可實現多臺變頻器組網、上位機遠程控制。

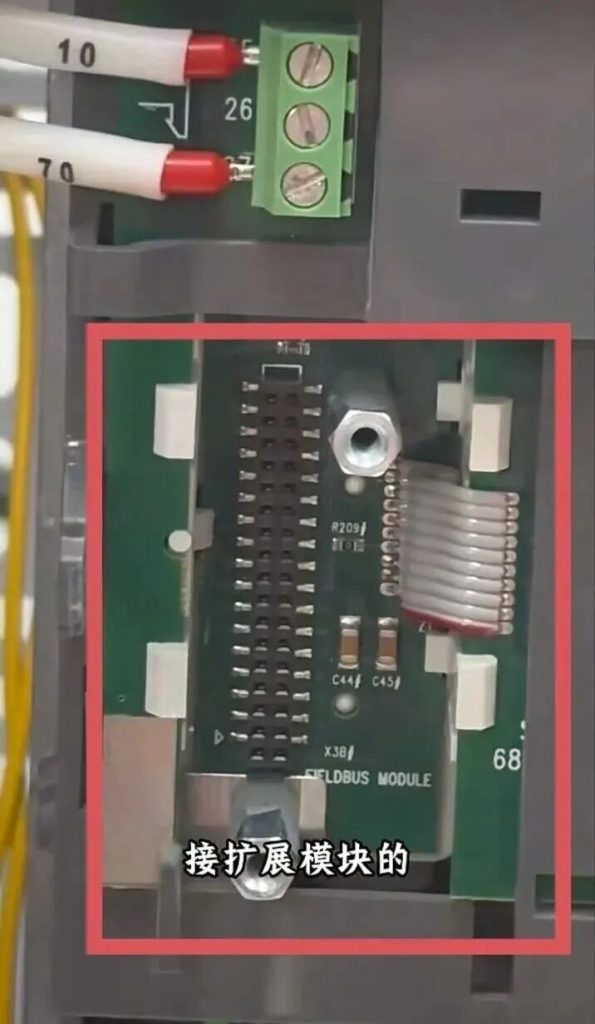

• 預留拓展接口，可外接功能拓展模塊，增加 IO 點位、繼電器數量等擴展功能。

五、主電路380V輸入輸出接線

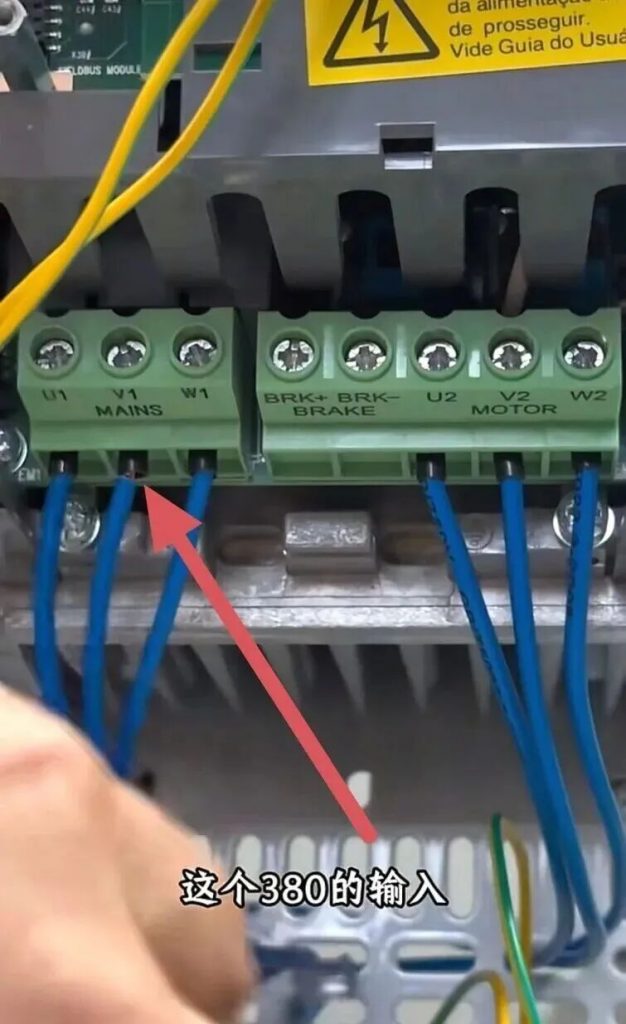

• 輸入端：接入三相380V 工業電源

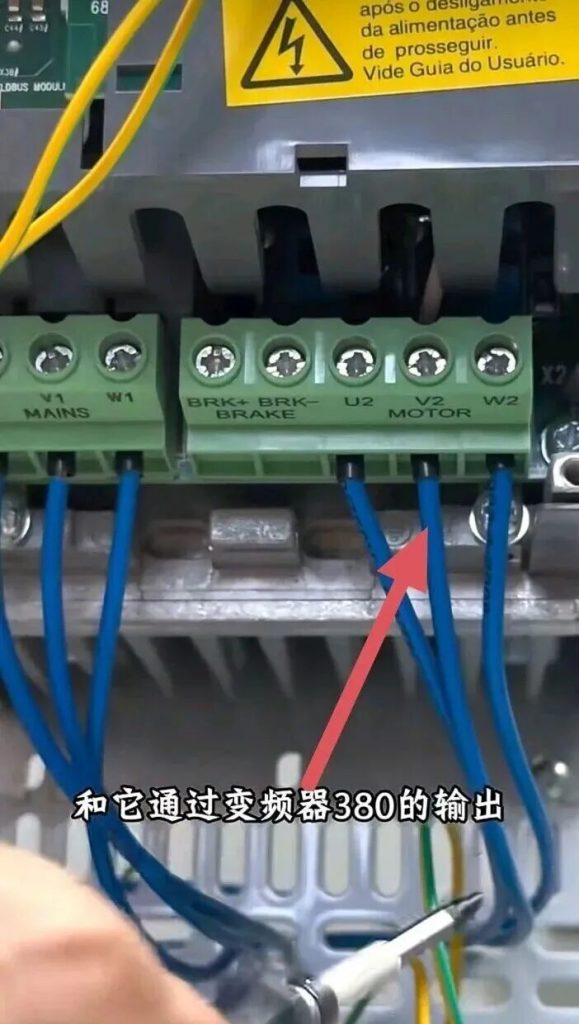

• 輸出端：接電機負載，同樣為三相 380V 輸出供電。

六、制動電阻接線

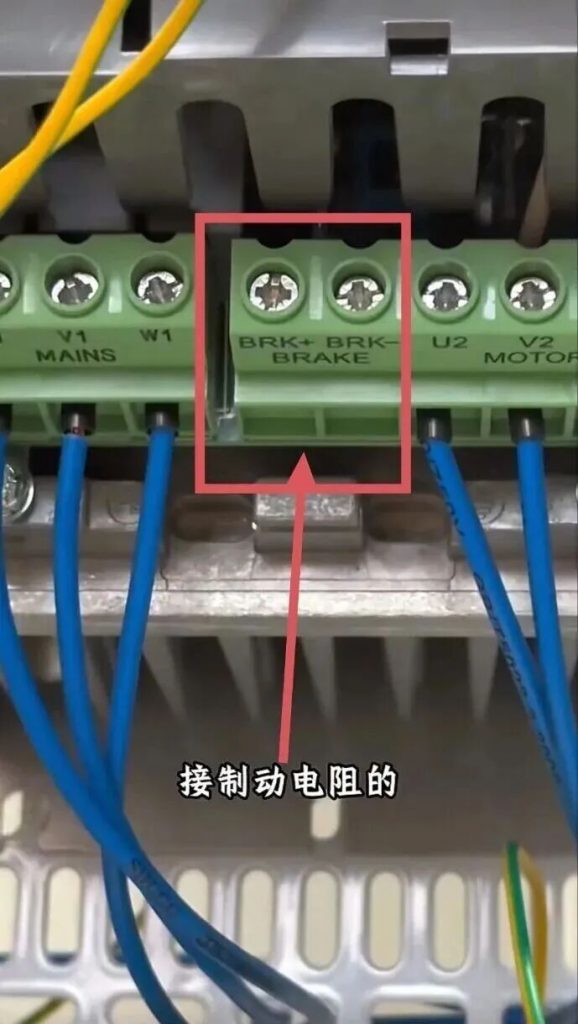

變頻器直流側預留 B+、B- 專用端子，直接對應連接制動電阻，實現停機快速制動、能耗泄放

ABB ACS510變頻器無顯示故障維修，通過上海津信標準化的檢測流程，發現變頻器的功率卡和整流模塊故障，經過清理和維修，順利通過負載測試，故障修復。
