一. 電源/驅動電
]]>變頻器的主電路由輸入整流模塊、輸出逆變模塊和儲能電容搭成主框架。小功率變頻器還內置直流制動開關管和制動電阻器，受CPU信號控制，在因負載電動機反發電造成電能饋回直流回路，致使直流回路電壓異常上升，危及逆變模塊和儲能電容的安全時，制動開關管導通，將制動電阻并入直流回路。本電路中光耦合器PC1驅動制動開關管VF1的回路，不能形成激勵電壓的通路，制動電路形同虛設。即使為成品機型，也可能有電路上的失誤之處。維修中需注意！
圖??INVERTER VFO 220V 0. 4kW 變頻器主電路?
本變頻器逆變模塊的型號為STK621-051A，為智能功率模塊（IPM）。模塊內含IGBT的驅動電路、欠電壓（驅動電壓跌落時電路動作）和IGBT過電流、短路保護電路，以及模塊溫度檢測電路、故障信號輸出電路。FO為故障信號輸出端子，經CN1的5腳連接到CPU的77腳。模塊內部故障檢測電路往往有自鎖功能，在輸出過電流、短路或驅動電源欠電壓、模塊過熱等故障發生時，也對IGBT實施了關斷措施。模塊輸出的IS電流檢測信號，先由IC2（C4570C）運算放大器處理后，經CN1的4腳送入CPU的59腳，以供運行電流顯示及故障報警之用。因為采用了IPM，使得保護電路大為簡化，電路結構相對簡潔。
6路逆變脈沖信號由CPU經CN1的6個端子輸入到模塊內部驅動電路。U、V、W輸出端子上并接的C11、C12、C133只電容器，為驅動電路的自舉電容，當其失容時，會因不能良好地驅動IGBT而頻報OC、SC故障。
變頻器開關電源電路的供電取自直流回路的+、-端，為直流280V左右。開關電源為單管自激振蕩電路，R1、R2為起動電路，提供開關管VT1上電時的起振電壓。R5、C4等元件形成正反饋支路，控制VT1的截止和飽和導通。VD3、VS1又構成一個穩壓支路，除加速VT1的截止外，利用VS1的電壓擊穿特性，可使振蕩電路完成工作狀態的轉換（VS1的擊穿電壓點，即VT1由飽和導通到進入放大區與截止區的轉折點），以此來控制電路達到穩壓輸出的目的。二次繞組輸出的工作電源還要經后級穩壓電路處理后，才作為控制電源。控制端子的電源Vc1由VD4、C7整流濾波得到，因采用IPM的原因，逆變電路不再需要外部4路相互獨立的驅動電源，這使得電源電路也大為簡化。Vc1提供變頻器控制端子的操作電源。VD5、C10整流濾波得到的VD電源，專供逆變模塊內部的驅動電路的供電。VD6、VD7整流電路提供控制電路所需的正、負電源。除控制端子的操作電源外，其他電源都是共“地”的，與直流回路的-端同電位。電路板上的各路供電，與“強電”有通路，這一點必須注意！檢修時應用隔離220V交流電源供電，避免電擊！
INVERTER VFO 220V 0. 4kW 變頻器開關電源電路
二 、CPU 主板電路
下圖為CPU主板電路之一—CPU的基本電路，也即滿足CPU基本工作條件所需的電路構成。由+5V供電電路、復位電路、晶振電路、外接存儲器電路、操作顯示面板的數碼顯示電路和鍵盤電路組成。
CPU 的基本電路
下圖為CPU主板電路之二—數字/模擬信號控制端子電路，是處理變頻器的控制端子輸入、輸出的數字與模擬信號的。10、11控制端子輸出變頻器的狀態（運轉或故障）開關量信號。RP1輸入面板頻率指令信號。2端子輸入控制端子輸入的模擬電壓信號—頻率指令信號。輸入信號的切換由IC4（BU4066BCK）雙向模擬開關來控制。
數字/模擬信號控制端子電路
下圖為CPU主板電路之三—數字控制端子電路。電路處理的都是數字開關量信號。用戶用外接按鈕、開關等，通過數字控制端子，控制變頻器的啟停和故障復位等。3～9端子為控制信號輸入端子，控制信號經光耦合器輸入到CPU引腳。繼電器K1輸出變頻器的工作狀態信號，是無源觸點輸出。VT2、PC2、運算放大器IC6等電路，是將CPU76腳輸出的PWM脈沖信號，經光電隔離、數/模轉換、低通濾波成模擬電壓信號，供外接電壓表來顯示運行頻率的。電路傳輸的實際也為開關量信號。
數字控制端子電路
在工廠運維、設備維修、倉庫整理工作中，經
]]>由于無法識別電壓、相數、繞組參數，因此接線錯誤風險很高，可能導致接錯電壓燒毀線圈，三相繞組接線錯誤引發短路、漏電。
從業多年的資深電工總結出一套標準化實操方案，僅憑萬用表、基礎工具，三步即可完成無銘牌電機判別與接線，區分單相 / 三相電機、定位繞組、匹配電壓、調試轉向，全程安全可控，一次接線成功。
一、第一步：快速區分單相電機與三相電機
接線的首要工作，是判定電機類型。單相電機多用于小型民用、輕載設備，三相電機是工業主力設備，二者接線邏輯、配件、電壓完全不同，區分錯誤會直接造成故障。 我們可以結合引線數量、外觀結構、配件、萬用表檢測四種方式綜合判斷，30 秒即可得出結論，具體對比如下表：
| 判別維度 | 單相電機（小功率 / 民用） | 三相電機（大功率 / 工業） |
|---|---|---|
| 引出線數量 | 常規 2~4 根，4 根為主（主繞組 + 副繞組） | 常規 3 根或 6 根，工業電機以 6 根居多 |
| 應用場景 & 體積 | 體積小巧，多用于風扇、洗衣機、小型水泵，功率普遍＜1.5kW | 體積偏大，多用于風機、工業水泵、機床設備，功率普遍≥2.2kW |
| 配套配件 | 絕大多數配備啟動電容（圓形 / 方形） | 無啟動電容，依靠三相相位差實現啟動 |
萬用表輔助精準檢測（核心判別法）
準備數字萬用表，調至通斷蜂鳴檔，斷電狀態下檢測所有引線：
- 4 根引線：兩兩分組導通，兩組繞組電阻數值存在明顯差異 → 單相電機（兩組分別為主繞組、副繞組）；
- 3 根引線：三根引線兩兩之間全部導通，三組電阻值基本持平 → 一體式三相電機（出廠已完成星型 / 三角型連接）；
- 6 根引線：可劃分為獨立 3 組，每組 2 根引線相互導通，三組繞組電阻均勻一致 → 星三角兩用三相電機。
安全提示：所有檢測操作必須完全斷電；若電機剛停止運行，繞組會殘留余電，需先對引線放電，再進行測量，避免萬用表讀數異常或觸電。
二、第二步：單相無銘牌電機接線實操
單相電機依靠主繞組運行、副繞組 + 啟動電容完成啟動，電容容量、繞組接線順序是重中之重。電容選配不當、繞組接反，會出現啟動無力、轉速異常，嚴重時直接燒毀副繞組。
2.1 工具準備
數字萬用表（調至 200Ω 電阻檔）、匹配規格啟動電容、絕緣膠帶、記號筆。
2.2 繞組分組
- 對 4 根引出線依次編號：1、2、3、4；
- 兩兩交叉測量電阻，記錄全部阻值數據；
- 阻值最小的兩組獨立線路，分別為主繞組和副繞組； 舉例：1-2 阻值 5Ω、3-4 阻值 10Ω → 1-2 為主繞組，3-4 為副繞組；
- 交叉驗證：主繞組與副繞組之間的測量阻值，約等于兩組繞組阻值之和，以此確認分組無誤。
2.3 標準接線流程
- 主繞組（1-2）：一端接電源火線，另一端接電源零線，作為運行回路；
- 副繞組（3-4）：將其中一端串聯啟動電容，電容另一端接至主繞組的火線端，副繞組剩余一端接主繞組的零線端；
- 轉向調試：通電試運行，若電機轉向不符合使用要求，只需調換副繞組電容的接線端，即可改變運轉方向。
2.4 單相電機專屬避坑要點
- 電容容量必須匹配功率：550W 電機適配 10~15μF 電容，1.5kW 電機適配 20~30μF 電容；電容過小電機無法啟動，容量超標會持續燒毀副繞組；
- 首次通電空載測試：拆掉負載（扇葉、傳動結構、水管等）再通電，若出現異響、異味、外殼快速發燙，立即斷電排查；
- 接線完成后用絕緣膠帶包裹接線端，防止線路短路、漏電。
三、第三步：三相無銘牌電機接線實操
三相電機是工業場景主流設備，無銘牌時最大難點是判定額定電壓與區分星型（Y）、三角型（△）接法。3 根引線與 6 根引線的接線方式不同，需分開測試，全程優先采用低壓短時試機，杜絕全壓直接試機。
3.1 分類處理：3 根引出線三相電機
這類電機出廠已固定星型或三角型接法，僅需判定適配電壓（220V 三相 / 380V 三相）：
- 優先接入 220V 三相電源（推薦使用變頻器輸出 220V 電壓，不建議使用民用假三相電源）；
- 通電試運行（單次時長≤10 秒）：電機運轉緩慢、伴隨持續嗡嗡異響 → 判定為 380V 額定電壓，斷電后改接 380V 三相電源；
- 電機運轉平穩、無雜音、外殼溫升正常 → 電壓匹配，可正常使用。
3.2 分類處理：6 根引出線三相電機
6 根引線可分為三組獨立繞組，支持星型、三角型兩種接法，380V 工業用電環境下兩種接法扭矩、電流差異較大，需分步測試：
- 繞組分組：用萬用表通斷檔劃分三組繞組，標記為首端（1、2、3）、尾端（4、5、6），三組繞組電阻保持均衡；
- 星型（Y）接法測試：將三組繞組尾端（4、5、6）短接在一起，首端（1、2、3）分別接入 380V 三相電源； 通電觀察：轉速正常、運行平穩，用鉗形表檢測三相電流，相間電流差值＜10% → 確認采用星型接法；
- 三角型（△）接法測試：若星型接法下電機轉速偏低、運行電流偏大，立即斷電，改為三角接法：1 接 6、2 接 4、3 接 5，三組繞組首尾相連后接入 380V 電源；
- 復測驗證：三角接法試運行，轉速、電流恢復正常，外殼溫度平穩，即為正確接法。
實戰案例（老舊三相水泵電機）
某車間 6 引線舊水泵電機，無銘牌，三組繞組電阻均為 5Ω。
- 嘗試星型接法接 380V 電源，電機轉速慢、出水量不足，鉗形表測得運行電流 20A（遠超常規值）；
- 斷電改為三角接法，再次通電，水泵轉速正常、出水量達標，運行電流穩定在 12A；
- 空載連續運行 10 分鐘，電機外殼溫度低于 60℃，接線判定合格。
3.3 三相電機核心安全規范
- 短時試機原則：未確定電壓與接法前，單次通電時長嚴禁超過 30 秒，避免繞組過熱燒毀；
- 電流檢測必做：使用鉗形表監測三相電流，若某一相電流為其他兩相 2 倍及以上，說明繞組存在短路故障，禁止繼續通電；
- 大功率電機防護：功率≥7.5kW 的三相電機，無論接線是否確定，均需搭配星三角啟動器做降壓啟動，規避大沖擊電流損壞設備。
四、通用安全準則
無論單相還是三相電機，接線前、接線中、試運行階段，都必須遵守以下三條準則，兼顧人身安全與設備壽命：
4.1 接線前：絕緣檢測 + 斷電驗電
切斷上級電源并懸掛 “禁止合閘” 警示牌，使用萬用表 2500V 絕緣檔，檢測繞組與電機外殼之間的絕緣電阻。絕緣電阻≥0.5MΩ方可接線；若絕緣不達標，說明繞組受潮、破損，需先維修再使用。作業時佩戴絕緣手套，配備漏電保護器。
4.2 試運行：全程空載，動態監測
所有無銘牌電機，第一次通電必須拆除負載，做到 “空載試機”。觀察運轉狀態、聆聽異響、觸摸外殼溫度，一旦出現異常，第一時間斷電排查，將故障損失降到最低。
4.3 接線后：永久標記，方便復用
接線調試完成后，使用記號筆或紙質標簽，在電機外殼標注關鍵參數：電機相數、額定電壓、接線方式、電容規格（單相電機）。后續再次使用、檢修時，無需重復檢測，提升工作效率。
五、補充：常見故障快速排查
- 電機通電完全不轉：檢查引線是否斷路、繞組分組錯誤、電源缺相；
- 電機嗡嗡響但不啟動：單相電機電容損壞 / 容量不匹配、三相電機接法錯誤、負載卡滯；
- 電機運轉過熱：電壓不匹配、繞組局部短路、長時間超載運行；
- 電機頻繁反轉：單相電機副繞組接線顛倒、三相電機任意兩相電源線接反。
變頻器在運行中炸機是一種變頻器常見故障，
]]>根據上海津信長期以來服務不同客戶的經驗，變頻器炸機主要原因可以分為外部工況、部件老化、操作不當三大類。
一、外部工況異常
這是最常見的導致變頻器炸機的直接因素，變頻器一般在長時間內都會保持正常運行，突發炸機往往都和外部工況變化有關。當然這個因素也往往要和部件老化結合起來分析，比如外部電網的影響，在機器比較新的情況下，模塊能夠耐受比較高的電壓電流波動，但是隨著模塊逐漸老化，其炸機風險就會隨之提高。
1、電網電壓劇烈波動
極端天氣、變壓器投切、大功率設備啟停都可能會產生瞬時過壓，導致直接擊穿整流橋或 IGBT 模塊。尤其是多雷雨地區或電網不穩定的企業更容易發生。
2、負載側故障
- 電機短路 ：電機繞組絕緣老化、受潮，或接線端子松動打火，會造成變頻器輸出側短路，導致擊穿 IGBT 模塊。
- 電機過載：當負載發生變化或者故障時，可能導致電機堵轉或過載，變頻器輸出電流飆升。若過載保護未及時動作，功率模塊也可能會因過熱燒毀。
3、惡劣環境
當變頻器長期在高溫（超過 50℃）、高濕（濕度＞85%）、多粉塵、腐蝕性氣體環境運行時，根據上海津信的經驗，變頻器炸機故障率會明顯提高：
- 散熱風扇堵塞，粉塵影響散熱，導致模塊溫度過高觸發故障；
- 電路板、模塊發生受潮、積塵、腐蝕等現象，引發故障
- 金屬粉塵進入變頻器內部，造成主回路導電短路。
- 變頻器振動很大，導致銅排、螺絲等松動、脫落
二、元器件老化
最常見的導致變頻器炸機的元器件是IGBT模塊，整容模塊和電解電容的老化。
1、模塊老化
變頻器IGBT 模塊、整流模塊是變頻器的核心元器件，一般使用壽命 10-12 年，在環境惡劣的情況下壽命還會縮短，一旦超期服役，元器件內部芯片疲勞、焊層脫落，都可能導致變頻器突發故障。
2、電容老化
直流母線電容是負責穩壓濾波的核心元器件，一般使用壽命為8-10年，超過該期限，會導致電容耐壓不足，一旦電容容值降到85%以下，將導致母線電壓波動劇烈，引發 IGBT 模塊頻繁過壓沖擊，最終擊穿。
三、操作不當
1、參數設置錯誤
- 未根據電機銘牌設置額定電壓、電流、頻率，導致變頻器長時間超頻、過載運行；
- 加速 / 減速時間設置過短，導致電機啟停時產生大電流沖擊。
2、接線錯誤
- 誤將電網輸入端接入變頻器輸出端子（U/V/W），上電瞬間直接燒毀 IGBT 模塊；
- 誤將電網輸入端接入BR或者PE端。
- 變頻器長期閑置后直接上電，未進行預啟動充電，電容失效導致炸機
- 長期不清理散熱風道、濾網，功率模塊散熱不良；
- 未定期檢查接線端子緊固性，端子松動引發接觸電阻過大、打火發熱；
四、應對措施：
1、定期維護和保養：根據運行環境、行業應用和使用年限，對變頻器進行定期科學維護和保養、一方面可以延長變頻器的使用壽命，另一方面盡早發現和排除變頻器隱患，保證變頻器可靠、穩定運行。
2、預防性更換：變頻器的電解電容，PCB板卡、模塊、風機、線纜都有壽命限制，應該根據不同部件的設計壽命，進行預防性更換，以防止變頻器炸機風險。
3、在電網電壓和負載劇烈波動的場合，根據現場環境，選擇加裝穩壓器、電抗器和制動電阻等選件，以保證設備正常運行。
4、閑置變頻器超過半年不使用，再次使用前，需要進行安全啟動預充電后，方可使用。
故障代碼 故障現象、類型 故障原因 故障
]]>| 故障代碼 | 故障現象、類型 | 故障原因 | 故障檢查 |
|---|---|---|---|
| Er01 | 逆變單元故障 | 1) 變頻器輸出回路短路；2) 電機和變頻器接線過長；3) 模塊過熱；4) 變頻器內部接線松動；5) 主控板異常；6) 驅動板異常；7) 逆變模塊異常 | 1) 排除外圍故障；2) 加裝電抗器或輸出濾波器；3) 檢查風道、風扇；4) 插好所有連接線；5) 檢修主控板；6) 檢修驅動板；7) 更換逆變模塊 |
| Er 02 | 加速過電流 | 1) 變頻器輸出回路存在接地或短路；2) 控制方式為矢量控制且沒有進行參數辨識；3) 加速時間太短；4) 手動轉矩提升、V/f 曲線不合適；5) 電壓偏低；6) 對正在旋轉的電機進行起動；7) 加速過程中突加負載；8) 變頻器選型偏小 | 1) 排除外圍故障；2) 進行電機參數辨識；3) 增大加速時間；4) 調整手動提升轉矩或 V/f 曲線；5) 電壓調到正常范圍；6) 選擇轉速追蹤起動或等電機停止后再起動；7) 取消突加負載；8) 選擇功率等級更大的變頻器 |
| Er03 | 減速過電流 | 1) 減速時間太短；2) 電壓偏低；3) 減速過程中突加負載；4) 沒有加裝制動單元、制動電阻；5) 變頻器輸出回路存在接地或短路；6) 控制方式為矢量控制且沒有進行參數辨識 | 1) 增大減速時間；2) 電壓調到正常范圍；3) 取消突加負載；4) 加裝制動單元、制動電阻；5) 排除外圍故障；6) 進行電機參數辨識 |
| Er04 | 恒速過電流 | 1) 運行中存在突加負載；2) 變頻器選型偏小；3) 變頻器輸出回路存在接地或短路；4) 控制方式為矢量控制且沒有進行參數辨識；5) 電壓偏低 | 1) 取消突加負載；2) 選擇功率等級更大的變頻器；3) 排除外圍故障；4) 進行電機參數辨識；5) 電壓調到正常范圍 |
| Er05 | 加速過電壓 | 1) 輸入電壓偏高；2) 加速過程中存在外力拖動電機運行；3) 加速時間過短；4) 沒有加裝制動單元、制動電阻 | 1) 電壓調到正常范圍；2) 取消此外力或加裝制動電阻；3) 增大加速時間；4) 加裝制動單元、制動電阻 |
| Er06 | 減速過電壓 | 1) 減速過程中存在外力拖動電機運行；2) 減速時間過短；3) 沒有加裝制動單元和制動電阻；4) 輸入電壓偏高 | 1) 取消此外力或加裝制動電阻；2) 增大減速時間；3) 加裝制動單元、制動電阻；4) 電壓調到正常范圍 |
| Er07 | 恒速過電壓 | 1) 輸入電壓偏高；2) 運行過程中存在外力拖動電機運行 | 1) 電壓調到正常范圍；2) 取消此外力或加裝制動電阻 |
| Er08 | 控制電源故障 | 輸入電壓不在規范規定的范圍內 | 電壓調到規范要求的范圍內 |
| Er09 | 欠電壓 | 1) 瞬時停電；2) 變頻器輸入端電壓不在規范要求的范圍；3) 母線電壓不正常；4) 整流橋及緩沖電阻不正常；5) 驅動板異常；6) 控制板異常 | 1) 復位；2) 調整電壓到正常范圍；3) 檢查母線電壓；4) 更換整流橋、緩沖電阻；5) 檢修驅動板；6) 檢修控制板 |
| Er10 | 變頻器過載 | 1) 負載過大或發生電機堵轉；2) 變頻器選型偏小 | 1) 減小負載、檢查電機與機械情況；2) 選擇功率等級更大的變頻器 |
| Er11 | 電機過載 | 1) 負載過大或發生電機堵轉；2) 變頻器選型偏小；3) 電機保護參數設定不合適 | 1) 減小負載、檢查電機與機械情況；2) 選擇功率等級更大的變頻器；3) 正確設定參數 |
| Er12 | 保留 | / | / |
| Er13 | 輸出斷相 | 1) 變頻器到電機的引線不正常；2) 電機運行時變頻器三相輸出不平衡；3) 驅動板異常；4) 模塊異常 | 1) 排除外圍故障；2) 檢查電機三相繞組；3) 檢修驅動板；4) 更換模塊 |
| Er14 | 模塊過熱 | 1) 風道堵塞；2) 風扇損壞；3) 模塊熱敏電阻損壞；4) 逆變模塊損壞；5) 環境溫度過高 | 1) 清理風道；2) 更換風扇；3) 更換熱敏電阻；4) 更換逆變模塊；5) 降低環境溫度 |
| Er15 | 外部設備故障 | 1) 通過多功能端子 DI 輸入外部故障的信號；2) 通過虛擬 IO 功能輸入外部故障的信號 | 復位運行 |
| Er16 | 通信故障 | 1) 上位機工作異常；2) 通信線異常；3) 通信擴展卡設置異常；4) 通信參數組設置異常 | 1) 檢查上位機接線；2) 檢查通信連接線；3) 正確設置通信擴展卡類型；4) 正確設置通信參數 |
| Er17 | 接觸器故障 | 1) 驅動板和電源異常；2) 接觸器異常 | 1) 維修、更換驅動板或電源板；2) 檢查、更換接觸器 |
| Er18 | 電流檢測故障 | 1) 霍爾器件異常；2) 驅動板異常 | 1) 更換霍爾器件；2) 維修、更換驅動板 |
| Er19 | 電機調諧故障 | 1) 電機參數設置錯誤；2) 參數辨識過程超時 | 1) 正確設定電機參數；2) 檢查變頻器到電機引線情況 |
| Er20 | 保留 | / | / |
| Er21 | EEPROM 讀寫故障 | EEPROM 芯片損壞 | 更換 EEPROM 芯片 |
| Er22 | 變頻器硬件故障 | 1) 存在過電壓；2) 存在過電流 | 根據過電壓、過電流故障來處理 |
| Er23 | 對地短路 | 電機對地短路 | 更換電纜或電機 |
| Er24 | 保留 | / | / |
| Er25 | 保留 | / | / |
| Er26 | 累計運行時間到達故障 | 累計運行時間達到設定值 | 使用參數初始化功能清除記錄信息 |
| Er27 | 保留 | / | / |
| Er28 | 保留 | / | / |
| Er29 | 累計上電時間到達故障 | 累計上電時間達到設定值 | 使用參數初始化功能清除記錄信息 |
| Er30 | 掉載 | 變頻器運行電流小于設定值 | 確認負載是否脫離、參數設置是否不符合實際運行工況 |
| Er31 | 運行時 PID 反饋丟失 | PID 反饋小于設定值 | 檢查 PID 反饋信號、正確設置合適值 |
| Er40 | 逐波限流 | 1) 負載過大、發生電機堵轉；2) 變頻器選型偏小 | 1) 減小負載、檢查電機及機械情況；2) 選擇功率等級更大的變頻器 |
| Er41 | 運行時切換電機故障 | 變頻器運行過程中通過端子更改當前電機選擇 | 變頻器停機后再進行電機切換操作 |
| Er42 | 保留 | / | / |
| Er43 | 保留 | / | / |
| Er45 | 保留 | / | / |
| Er51 | 保留 | / | / |
變頻器在運行當中報欠電壓，往往涉及到多個
]]>1） 三相380V 供電電源電壓偏低， 或有斷相故障， 這是電源方面的原因；
2） 直流回路主電容的電容額定容值減小或失效，使主回路直流電壓降低，當電壓檢測電路發現時，變頻器會報警并停機保護；
3） 啟動接觸器的主觸點接觸不良， 形成一定的接觸電阻， 使主回路電壓嚴重跌落報警；
4） 因檢測電路或控制回路本身故障， 產生誤報
知道了這些原因，那么在檢測時就可以針對性的進行分析：
首先：測量變頻器的電源電壓， 以排除電源方面的原因；
其次：變頻器上電運行， 測量主電路的P、N 端子的直流電壓值， 正常值約為500V 以上， 若測量值正常， 說明為變頻器直流電壓檢測電路誤報故障， 應檢修電壓檢測電路
最后：如果測量直流電壓值較低（500V 以下）， 說明為變頻器主電路方面的原因。需要進一步檢查兩個方面：
- 對充電接觸器和充電電阻進行檢查，除了用萬用表電阻檔測量啟動電阻阻值是否正常外，還要目視觀察接觸器觸點是否有燒灼的現象。如果接觸器運行中因接觸不良形成跳火， 造成主觸點燒灼，會導致充電接觸器的主觸點虛接。
- 檢查主電容器的容值，一般在標稱容值的15%之內，電解液逐漸干涸會導致電容量減小，另外，還要目視是否有漏液，鼓包等現象，一般主電容超過10年后，出現故障的概率就會非常高。
在對變頻器的故障進行檢測時，很多時候我們
]]>首先根據設備的新舊，新應用還是老應用來做初步排查。
1、新設備或應用故障往往出現在選型不當，參數設置錯誤，外圍因素等方面
- 選型不當。 例如，變頻器報過電流故障，需詢問客戶電機拖動的負載情況（重載或輕載）、是否超海拔使用以及環境溫度是否超出設計要求等，以排除選型問題，再檢查電機、電纜、負載過重等。
- 參數設置。以變頻器報過電流故障為例，當載波頻率參數設置大于 4kHz 時，會導致輸出電流下降，載波頻率越高，輸出電流越小，越易發生過電流故障。
- 例如， 變頻器報電機過溫故障或過載故障，與電機數據的設置密切相關，特別是電機額定值的設置，這與變頻器檢測的電機負載過載率有關。額定電流數據設置過小，會導致變頻器檢測到負載率過大，從而引發過負載故障或電機溫度升高過快、電機溫度過高故障而停機。
- 外圍因素。
舉例 1：電源缺相，會導致變頻器報缺相故障。
舉例 2：電機電纜接地或繞組接地，會引發變頻器輸出接地故障。
舉例 3：外圍傳感器或傳感器接線問題，會導致 PID 控制失效。
舉例 4：外圍給定信號失效或啟動信號失效，會導致變頻器不運行。
舉例 5：電機負載過重，會導致電機轉速上不去。
2、老設備則往往和內部部件損壞相關
- 舉例 1：如內部整流器件損壞，會引發變頻器報缺相故障。
- 舉例 2：電源充電電阻燒毀會導致控制面板無顯示。
- 舉例 3：內部開關電源失效會導致控制面板無顯示。
可以看出，變頻器的故障多種多樣，解決問題的方法也各不相同。關鍵是要根據問題的本質找到最合適的解決方案，這才是正確的思路。
]]>現在主流的變頻器基本使用的都是交-直-交
]]>
主電路中，我們分三部分介紹，分別是：
- 交流轉直流電路
- 直流轉交流電路
- 能耗制動電路
一、交-直變換電路
交-直-交變頻器的交-直變換電路部分由整流電路、濾波電路、限流電路和電源指示電路組成。
交-直變換電路就是整流和濾波電路，其任務是把電源的三相(或單相)交流電變換成平穩的直流電。
1、全波整流電路
在SPWM變頻器中大多采用橋式全波整流電路，在中、小容量的變頻器中整流器件采用不可控的整流二極管或二極管模塊，如下圖所示變頻器交-直變換電路中的VD1~ VD6。當三相線電壓為380V時，整流后的電壓為510V左右。
2、濾波電路
在上圖中，濾波電路是指CF1和CF2。由于受到電解電容的電容量和耐壓能力的限制，濾波電路通常由若干個電容器并聯成一組，又由兩個電容器組CF1和CF2串聯而成。為了保證電容器組的電壓相等，在CF1和CF2旁各并聯一個阻值相等的均壓電阻RC1和RC2。
3、限流電路
1）在上圖中，限流電路是指串接在整流橋和濾波電容器之間，由限流電阻RL和短路開關SL組成的并聯電路。
2）限流電阻RL的作用是：變頻器在接入電源之前，濾波電容器CF(由CF1和CF2串聯而成)上的直流電壓UD=0。因此,變頻器剛接入電源的瞬間,將有一個很大的沖擊電流經整流流向濾波電容，可能損壞整流橋。如果電容器的容量很大，還會使電源電壓瞬間下降而形成對電網的干擾。限流電阻RL是為了削弱該沖擊電流而串接在整流橋和濾波電容間的。
3）短路開關SL的作用是：如果限流電阻RL長期接在電路內，會影響直流電壓UD和變頻器輸出電壓的大小。所以，當UD增大到一定程度時，令短路開關SL接通，把RL切出電路。SL大多由晶閘管構成，在容量較小的變頻器中常由繼電器的觸點構成。
4、電源指示電路
電源指示燈HL除了表示電源是否接通外，還有一個十分重要的功能，即在變頻器切斷電源后，表示濾波電容器CF上的電荷是否已經釋放完畢。
由于CF的容量較大，而切斷電源又必須在逆變電路停止工作的狀態下進行，所以CF沒有快速放電的回路，其放電時間往往長達數分鐘。又由于CF上的電壓較高，如果不放完電，對人身安全將構成威脅，故在維修變頻器時，必須等HL完全熄滅后才能接觸變頻器內部的導電部分。所以，HL也具有提示保護的作用。
二、直-交變換電路
1、三相逆變橋電路
逆變橋電路的功能是把直流電轉換成三相交流電。逆變橋電路由下圖中的開關器件 V1~V6 構成。目前中、小容量的變頻器中，開關器件大部分使用IGBT 管。
2、續流電路
續流電路由上圖中的VD7~VD12構成。其功能如下：
1）為電動機繞組的無功電流返回直流電路提供通路。
2)當頻率下降從而同步轉速下降時，為電動機的再生電能反饋至直流電路提供通路。
3）為電路的寄生電感在逆變過程中釋放能量提供通路。
3、緩沖電路
逆變管在關斷和導通的瞬間，其電壓和電流的變化率是很大的，有可能使逆變管受到損害。因此，每個逆變管旁還應接入緩沖電路，以減緩電壓和電流的變化率。緩沖電路的結構因逆變管的特性和容量等的不同而有較大差異，下圖所示的是比較典型的一種緩沖電路(由R01~R06、C01~C06、VD01~VD06構成)。
各元件功能如下:
1）電容C01~C06
逆變管 V1~V6每次由導通狀態轉換成截止狀態的過程中，集電極和發射極之間的電壓UCE將極為迅速地由近乎0V上升至UD。在此過程中，電壓增長率是很高的，很容易導致逆變管損壞。C01~C06的功能便是減小V1~V6在關斷時的電壓增長率。
2）電阻R01~R06
V1~V6每次由截止狀態轉換為導通狀態時，C01~C06上所充的電壓(等于UD)將向V1~V6 放電。放電電流的初始值是很大的，并且將迭加到負載電流上，導致V1~V6 損壞。電阻R01~R06就是用來限制C01~C06對V1~V6的放電電流的。
3）二極管VD01~VD06
限流電阻R01~R06的接入，又會影響C01~C06在V1~V6關斷時限制電壓增長率的效果，VD01~VD06接入后，在V1~V6的關斷過程中，使R01~R06不起作用。
三、能耗制動電路
1、能耗制動電路的作用
在變頻調速系統中，電動機的降速和停機是通過逐漸減小頻率來實現的。在頻率剛減小的瞬間，電動機的同步轉速隨之下降，而由于機械慣性的原因，電動機的轉速未變。當同步轉速低于轉子轉速時，轉子繞組切割磁力線的方向相反了，轉子電流的相位幾乎改變了180°,使電動機處于發電狀態，也稱為再生制動狀態。
電動機再生的電能經續流二極管(上圖中的VD7~VD12)全波整流后反饋到直流電路中。由于直流電路的電能無法回輸給電網，只能由CF1和CF2吸收，使直流電壓升高為“泵升電壓”。過高的直流電壓將使變流器件受到損害。因此，當直流電壓超過一定值時，就要求提供一條放電回路，將再生的電能消耗掉，這一條放電回路就是能耗制動電路。
2、能耗制動電路的構成
能耗制動電路由制動電阻RB和制動單元BV構成，如下圖所示。
制動電阻RB用于消耗掉直流電路中的多余電能，使直流電壓保持平穩。制動單元BV的功能是控制放電回路的工作，具體地說，當直流回路的電壓UD超過規定的限值時，VB導通，使直流回路通過RB釋放能量，降低直流電壓；而當UD在正常范圍內時，VB將可靠截止，以避免不必要的能量損失。
]]>變頻器帶電機運行期間，如果電動機產生振動
]]>另外，電動機產生振動，也容易使冷卻器水管振裂，焊接點振開，同時會造成負載機械的損傷，降低工件精度，導致所有遭到振動的機械部分的疲勞，使地腳螺絲松動或斷掉，并使電動機產生很大噪音。
電機產生振動的原因很多，主要有三種情況：電磁方面原因；機械方面原因；機電混合方面原因。本文主要介紹一下與變頻器相關的原因及處理方法。
一、變頻器輸出不平衡變頻器三相電壓輸出不平衡，導致電機三相電流不平衡，從而導致電機振動。這種情況有可能是變頻器IGBT、或控制IGBT觸發的回路出現問題，將故障元件更換就可解決問題。
二、電機發生共振這種情況，可以在變頻器中設定跳躍頻率來避免。以ACS510變頻器為例，假如電機的共振頻率為10-14HZ，則將參數2502危險頻率低限設為10HZ，2503危險頻率高限設為14HZ，如此變頻器將不會運行在10-14HZ區間，從而避免電機發生共振。
三、諧波影響在變頻器中，通常使用晶閘管、IGBT（絕緣柵雙極型晶體管）等開關元件來控制電源的輸出電壓和頻率。這些開關元件在開關過程中會引入非線性特性，從而導致諧波的產生。當電機受到諧波的作用時，會產生額外的力矩，導致電機的轉子振動。高次諧波的產生與頻率范圍、傳輸路徑、環摬條件等相關。
我們通常可以通過加裝輸入、輸出電抗器等濾波裝置來減少諧波的產生。
四、參數設置問題變頻器的參數設置不合理會導致電機運行時產生抖動。解決辦法是根據電機的特性和工作要求，合理設置變頻器的參數，如加速時間、減速時間等，如大力矩負載應使用矢量控制或DTC控制等。
]]>其實一臺變頻器的頻率設置和多臺變頻器頻率
]]>
變頻器首先要設定一些基本參數，需要考慮的相關參數如下。
一、控制方式
即速度控制、轉距控制、PID控制或其他方式。采取控制方式后，可能要根據控制精度進行靜態或動態辨識。
二、最低運行頻率
即電機運行的最小轉速，電機在低轉速下運行時，其散熱性能很差，電機長時間運行在低轉速下，會導致電機燒毀。而且低速時，其電纜中的電流也會增大，也會導致電纜發熱。
三、最高運行頻率
一般的變頻器最大頻率到60Hz，有的甚至到400Hz，高頻率將使電機高速運轉，這對普通電機來說，其軸承不能長時間的超額定轉速運行，電機的轉子是否能承受這樣的離心力。
四、載波頻率
載波頻率設置的越高控制越平滑，但其高次諧波產生的干擾也越大，這和電纜的長度，電機發熱，電纜發熱變頻器發熱等因素密切相關。
五、電機參數
變頻器在參數中設定電機的功率、電流、電壓、轉速、最大頻率，這些參數可以從電機銘牌中直接得到。
六、跳頻
在某個頻率點上，有可能會發生共振現象，導致設備出現問題，因此要設置此參數跳過共振頻率，防止故障。
變頻器兩臺或多臺同步控制參數設置方法：
第一步? ? ? 準備變頻器兩臺、導線兩根、電源一個。
第二步 ? ??變頻器接線，將兩個變頻器分別定義為主機和從機，主機485A端口接入從機485A端口中，主機485B端口接入從機485B端口中。
如果有第三臺，可將第三臺的485A和485B一樣接入到主機的485A與485B端口中，如有更多以此類推。
第三步? ? ??變頻器參數設置。主機參數只需要修改F05.00為6，為選擇自由協議通訊。F05.03改為0為主機地址。從機參數需要修改F01.00為04，為設置通訊給定；F01.15改為2為通訊啟停，F05.00改為06自由協議通訊，F05.03改為01從機地址。? ? ??
如果有第三臺從機，則參數與第二臺從機一樣，只是F05.03地址不能與第二臺一樣。
第四步? ? ??啟動主機，隨意調節頻率，從機頻率將與主機一同變化。
? ?
]]>變頻器的“進線缺相”故障，是一種常見的故
]]>下面是幾種引起缺相保護的原因，供參考：
- 當變頻器進線側電源發生缺相
- 當電源電壓出現比較大的波動（升高或降低）
- 當電源側連線出現連接不實、導線截面選擇較小
- 進線電源側安裝有接觸器
- 當負載的慣性比較大時候，電機出現能量回饋
- 當整流器件性能不良或整流器的觸發電路失常
- 當濾波電容的容量嚴重下降或無容量
以上幾種因素，都會激發變頻器的“進線缺相”故障。
電源方面引起的“缺相故障“，首先要考慮是電源本身缺相引起。檢查測量電源三相是否平衡，如果缺相，要檢查缺相的原因。要注意一點，如果在沒有負載情況下測量出來的電源電壓平衡，沒有缺相現象，電源不一定是正常的。這是因為在帶載以后，電流產生的電壓降落有可能引起變頻器進線側電源異常，引發“進線缺相”故障。當進線電源側連線出現連接不實、導線截面選擇較小，或者進線電源側連接有接觸器，接觸器的主觸頭接觸不實，都可能會引發變頻器進線側電源電壓降低的風險，引起直流母線出現波動，導致“進線缺相“故障的發生。在變頻器運行時，如果是電源電壓有波動現象，也會引起直流母線電壓的脈動，可能會引發“進線缺相”故障。
負載方面引發的“進線缺相”故障，是由電機的慣性引起的。電機的慣性引發的能量回饋會使變頻器的直流母線電壓升高波動，也有可能會引發“進線缺相”
元器件不良引發的“進線缺相”故障包括整流橋開路、觸發電路板失效、濾波電容容量嚴重下降失效等。
其中整流觸發電路板失效是引發此種故障的主要原因，整流晶閘管觸發極開路或整流二極管開路也有出現。

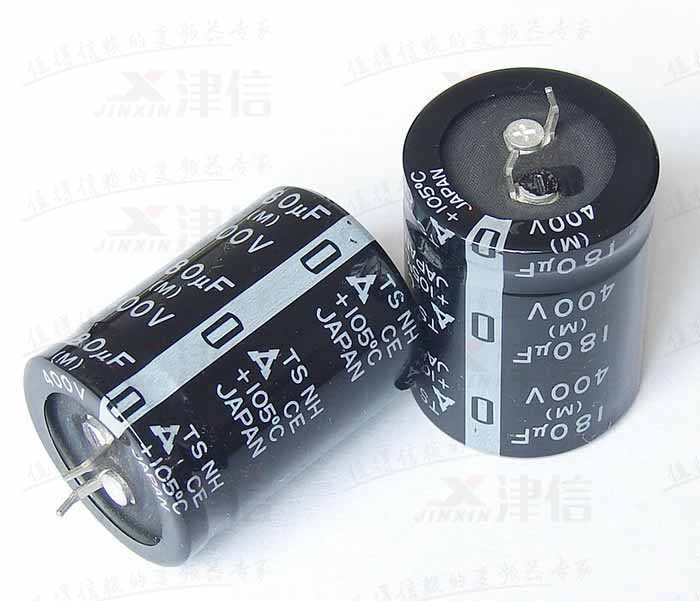

對于使用時間很長的變頻器，出現此種故障后，要考慮濾波電容的性能，檢查其容量是否下降失效。但也不排除整流觸發板失效等其他原因引起。
]]>
